Mikrobohrer für präzise Kleinbohrungen

Inhaltlich verantwortlich: Kevin Zeng, Leiter Operations · Fachliche Prüfung: Jiack Liu, Leiter Technik · Stand: 27. Oktober 2026

Mikrobohrungen verlangen mehr als einen kleinen Werkzeugdurchmesser. Schneidstoff, Werkzeug, Aufnahme, Rundlauf, Auskragung, Kühlung und Spanabfuhr müssen als Prozesskette ausgelegt und geprüft werden.

Geeignet für: Feinste Bohrungen, bei denen Rundlauf, Auskragung und Spanabfuhr über Standzeit und Maßhaltigkeit entscheiden.

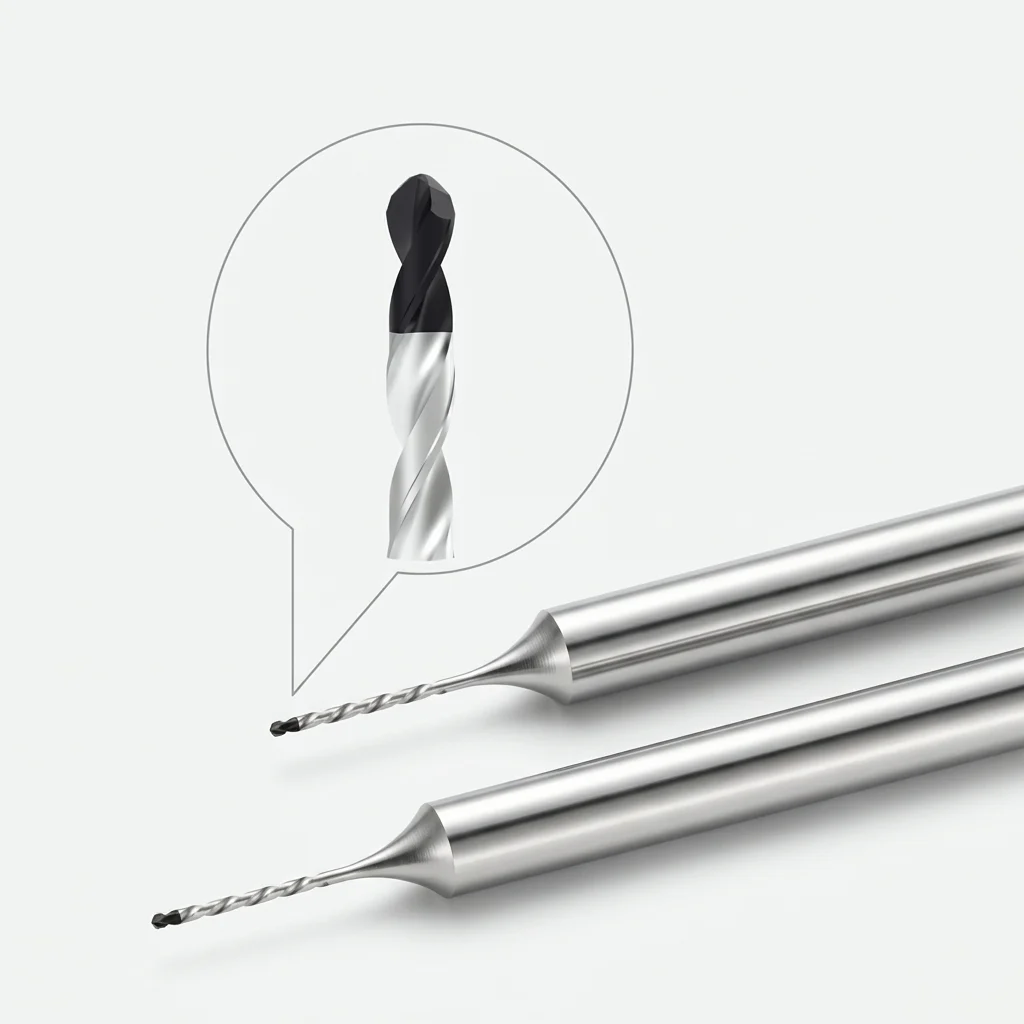

Monolithischer PKD-Mikrobohrer mit Schneidendurchmesser 0,15 mm
Monolithischer PKD-Mikrobohrer (engl. PCD) mit Schneidendurchmesser D = 0,15 mm.
Auswahlgrundlage

Mikrobohrer als vollständigen Prozess auslegen

Bei kleinen Durchmessern haben Rundlauf, Schmutzpartikel und unnötige Auskragung einen deutlich größeren Einfluss als bei konventionellen Bohrern. Deshalb beginnt die Auswahl mit der realen Bohrung und den verfügbaren Maschinenbedingungen – nicht allein mit dem Nenndurchmesser.

Bohrungsanforderung

Durchmesser, Toleranz, nutzbare Tiefe, Position, Eintritt und Austritt eindeutig angeben.

Prozessgrenzen

Spindeldrehzahl, Aufnahme, gemessenen Rundlauf, Kühlung und erreichbare Auskragung dokumentieren.

Prüfziel

Messmethode, Prüfumfang, Standzeitkriterium und zulässige Grat- oder Oberflächenmerkmale festlegen.

Wichtig: Werkzeugdurchmessertoleranz und erreichbare Bohrungstoleranz sind nicht identisch. Die Bohrungsqualität wird am gesamten Prozess validiert.
Technische Anfrage

Welche Angaben für die Auslegung benötigt werden

Vollständige Daten vermeiden Rückfragen und ermöglichen den Vergleich einer Standard- mit einer Sonderausführung.

Pflichtangaben für Mikrobohrer
DatenblockBenötigte AngabenWarum relevant
BohrungDurchmesser, Tiefe, Toleranz, Lage, Sack- oder DurchgangslochBestimmt Geometrie, Arbeitslänge und Prüfkonzept.
WerkstückWerkstoffbezeichnung, Zustand, Härte, BeschichtungBeeinflusst Schneidstoff, Schneidkante und Spanbildung.
MaschineSpindeldrehzahl, Aufnahme, Rundlauf, KühlmittelzufuhrZeigt, ob der geplante Prozess stabil realisierbar ist.
BearbeitungEintritt, Austritt, Querbohrungen, Losgröße, aktueller ZyklusBeeinflusst Bruchrisiko, Zustellung und Prozessfolge.
ZielStandmenge, Oberflächenanforderung, Grat, PrüfintervallMacht Versuche und Angebote messbar vergleichbar.
Werkzeugausführung

Durchmesser, Arbeitslänge und Schneidengeometrie abstimmen

So kurz und steif wie möglich, so lang wie für die reale Störkontur erforderlich: Dieses Prinzip reduziert die Empfindlichkeit gegenüber Rundlauf und seitlicher Belastung.

Spitze und Schneidkante

Spitzensymmetrie und Schneidkantenqualität beeinflussen Zentrierung, Axialkraft und Lastverteilung. Eintrittsfläche und Vorbearbeitung müssen mitbetrachtet werden.

Nuten und Spanraum

Nutenquerschnitt, Drall und Arbeitslänge müssen den Spantransport unterstützen, ohne die Werkzeugsteifigkeit unnötig zu reduzieren.

Schaft und Übergang

Schaftdurchmesser, Übergang und Einspannlänge müssen zur Aufnahme passen. Spannflächen und Schaft sind vor dem Einsetzen zu reinigen.

Standard oder Sonderwerkzeug

Sonderdurchmesser, Stufen, definierte Fasen oder eingeschränkter Arbeitsraum können eine kundenspezifische Auslegung erfordern. Grundlage ist eine bemaßte Zeichnung.

Prozessstabilität

Rundlauf, Aufnahme und Spindel vor dem Versuch prüfen

Ein geeigneter Mikrobohrer kann Fehler in Aufnahme, Spindel oder Werkstückspannung nicht kompensieren. Der Rundlauf sollte möglichst nahe am eingespannten Werkzeug und unter reproduzierbaren Bedingungen gemessen werden.

Sauber einsetzen

Aufnahme, Spannzange und Schaft reinigen. Werkzeug nur mit geeigneten Hilfsmitteln handhaben und Schneide nicht berühren.

Kurze Auskragung wählen

Nur die für Bauteil und Störkontur erforderliche Länge ausspannen. Jede zusätzliche Länge reduziert die Prozessreserve.

Kontrolliert validieren

Rundlauf, Werkzeugzustand und erste Bohrungen dokumentieren. Änderungen an Parametern jeweils einzeln bewerten.

Kühlung und Prozessfolge

Spanabfuhr und Bohrtiefe gemeinsam bewerten

Mit steigender Bohrtiefe wird der verfügbare Spanraum kritischer. Kühlstrategie, Zustellbewegung und Rückzug dürfen deshalb nicht pauschal von einem anderen Werkzeug oder Werkstoff übernommen werden.

Sackloch

Nutzbare zylindrische Tiefe und Tiefe bis zur Bohrerspitze unterscheiden. Grundberührung und verdichtete Späne sicher ausschließen.

Durchgangsloch

Austrittssituation, Bauteilabstützung und Gratbildung prüfen. Freier Austritt ist für empfindliche Mikrobohrer besonders relevant.

Kühlmittelzufuhr

Position, Menge und tatsächliche Erreichbarkeit der Schneide bewerten. Bei sehr kleinen Werkzeugen darf der Kühlmittelstrahl keine unkontrollierte seitliche Belastung erzeugen.

Unterbrochener Schnitt

Schräger Eintritt, Querbohrungen und Schnittunterbrechungen vorab kennzeichnen. Sie können eine angepasste Prozessfolge oder Sondergeometrie erfordern.

Anwendungsdaten

Werkstoff und Bauteilsituation eindeutig beschreiben

Die Bezeichnung „Stahl“, „Aluminium“ oder „Kunststoff“ reicht nicht für eine belastbare Werkzeugempfehlung.

Stahl und Edelstahl

Exakte Sorte, Härte und Wärmebehandlung nennen. Spanbildung, Kaltverfestigung und Schneidkantenverschleiß beobachten.

Aluminium und Kupfer

Legierung und Zustand angeben. Materialanhaftung, Nutenzusetzung, Wandspuren und Austrittsgrat getrennt bewerten.

Technische Kunststoffe

Faseranteil, Abrasivität und Wärmeempfindlichkeit beschreiben. Bauteilabstützung und mögliche Delamination berücksichtigen.

Fehlerdiagnose

Bruch, Verlaufen und Qualitätsabweichungen systematisch prüfen

Bei Bruch oder ungewöhnlicher Beschädigung den Versuch stoppen. Zeitpunkt und Lage des Fehlers liefern oft mehr Information als eine pauschale Änderung der Schnittwerte.

Fehlerbild und nächste Prüfung
FehlerbildZuerst prüfenFür die Analyse dokumentieren
WerkzeugbruchKollision, Grundberührung, Spanstau, Auskragung, RundlaufBruchtiefe, Zyklusphase, Bruchstück und Aufspannung
Bohrung verläuftEintrittsfläche, Rundlauf, Spitzensymmetrie, WerkstückspannungPositionsmessung, Eintrittssituation und Werkzeugzustand
Durchmesser schwanktMessmethode, Aufnahme, Verschleiß, Temperatur und BauteilstreuungMesswerte je Bohrung und definierte Messposition
Grat oder WandspurenSchneidkante, Anhaftung, Spanreibung und AustrittsabstützungFotos von Eintritt, Austritt, Spänen und Schneide
Häufige Fragen

FAQ zu Mikrobohrern

Welche Länge sollte ein Mikrobohrer haben?

Die kürzeste Ausführung wählen, die Bohrtiefe, Halterfreiraum und Bauteilkontur sicher erreicht. Gesamtlänge, Nutenlänge und nutzbare Bohrtiefe dürfen nicht gleichgesetzt werden.

Warum ist Rundlauf bei Mikrobohrern so kritisch?

Weil dieselbe absolute Abweichung bei kleinem Durchmesser einen wesentlich größeren Anteil des Werkzeugdurchmessers ausmacht. Dadurch werden Schneiden ungleich belastet und Bruch sowie Maßabweichungen wahrscheinlicher.

Wann wird eine PKD-Ausführung geprüft?

Die Schneidstoffwahl hängt von Werkstoff, Abrasivität, geforderter Bohrungsqualität und Serienumfang ab. Das gezeigte Werkzeug ist ein monolithischer PKD-Mikrobohrer mit D = 0,15 mm; seine Eignung ist an der konkreten Anwendung zu bestätigen.

Sind universelle Schnittwerte verfügbar?

Nein. Startwerte müssen zur konkreten Werkzeugreferenz, zum Werkstoffzustand, zur Bohrtiefe, Aufnahme und Kühlung passen und anschließend an der Maschine geprüft werden.

Kann HC Sonderabmessungen prüfen?

Ja. Senden Sie eine bemaßte Bohrungs- oder Werkzeugzeichnung, Werkstoff, Maschine, Aufnahme, Kühlung, Jahresmenge und das gewünschte Prüfergebnis.

Welche Daten helfen bei einem Werkzeugbruch?

Werkzeugcode, Durchmesser, Tiefe, Werkstoff, Rundlauf, Auskragung, Parameter, Kühlung, Zyklusphase des Bruchs sowie Fotos von Werkzeug, Spänen und Aufspannung.

Mikrobohrer technisch anfragen

Senden Sie Bohrungszeichnung, Werkstoff, Durchmesser, Tiefe, Toleranz, Maschine, Aufnahme, gemessenen Rundlauf, Kühlung, Losgröße und gewünschtes Ergebnis. Bei einem Ersatzwerkzeug ergänzen Sie Artikelnummer, bisherige Standmenge und Fehlerbild.
