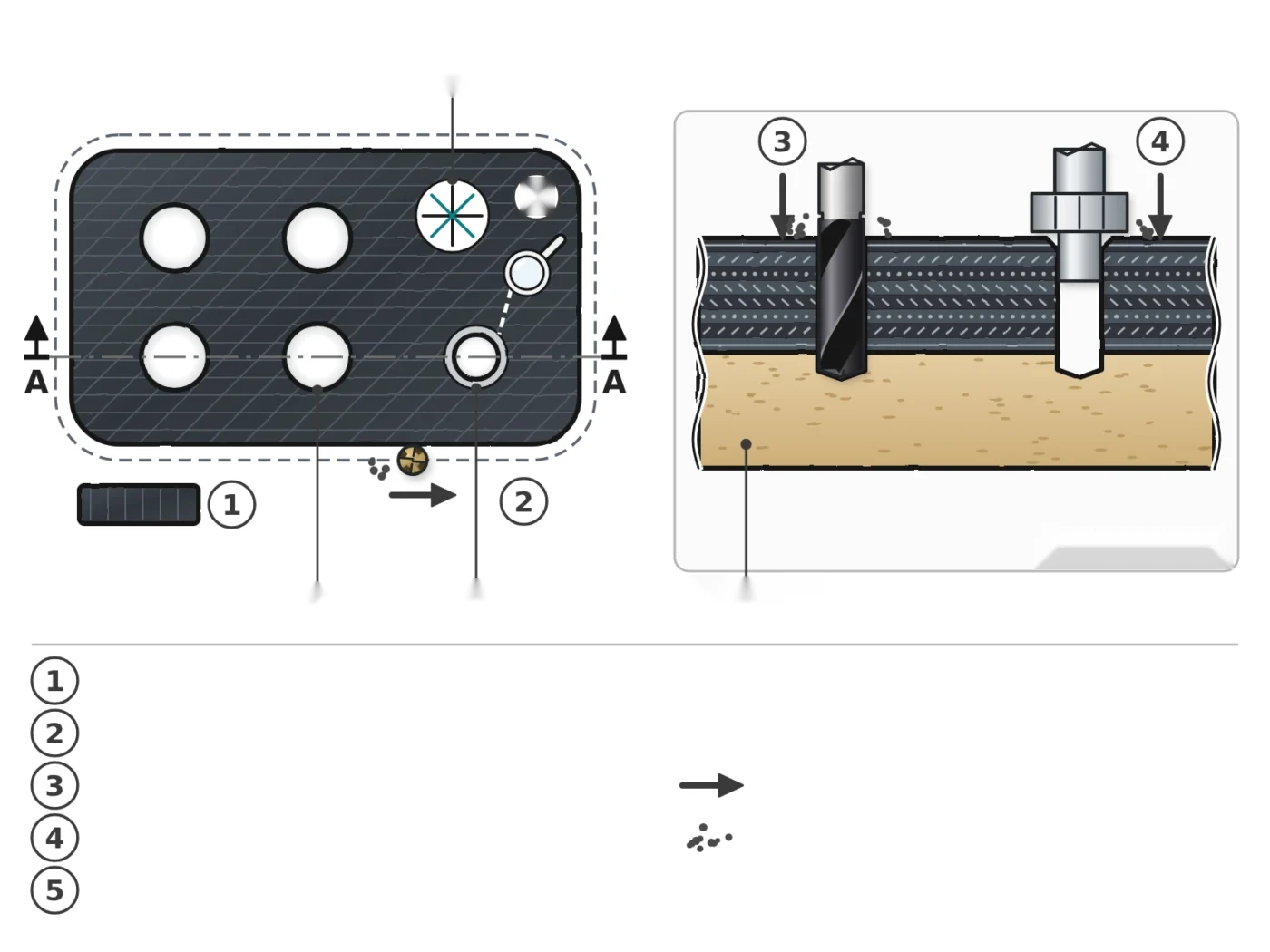

Bearbeiten einer CFK-Strukturplatte für Drohnen
Durchbrechungen, Befestigungslöcher und lokale Einsätze müssen die Falten ohne Delamination oder freie Fasern konservieren.
Auswahlunterlagen und Kriterien
Die Platte verbindet Motoren, Elektronik oder Chassis. Seine Steifigkeit hängt vom Stapeln ab; jedes Loch schneidet mehrere Faserorientierungen und kann einen Defekt auslösen.
Merkmale, die die Bearbeitung antreiben
Orientiertes Stapeln
Faserrichtung und Faltenfolge verändern das Kantenverhalten.
geringe Dicke
Der Ausgangsträger und die Plattenbefestigung beeinflussen die Delamination stark.
Lokale Einsätze
Das Loch, der Klebstoff und die Vorbereitung des Einsatzes bilden eine gemeinsame Funktion.
Risiken, die vor der Auswahl des Werkzeugs überprüft werden müssen
| Gebiet oder Einsatzgebiet | Möglicher Fehler | Zu berücksichtigende Variablen | Zu erhebende Beweise |
|---|---|---|---|
| Bohren | Release Release | Push, Abnutzung, Stütze, Stapelung | Input/Output Bild und Ausschnitt |
| Umweg | Ungeschnittene Fasern | Sinn, Geometrie, Vibration, Verschleiß | Makro der Kante |
| Einsetzen | Spiel oder Tränen | Durchmesser, Klebstoff, Zubereitung | Schneid- und Montageprüfung |
Produktfamilien zur Konfiguration
CFK-Plattenprüfkette
Die Werkzeug-Werkstoff-Kompatibilität und der Sog werden auf einem repräsentativen Coupon vor dem Teil validiert.
| Benchmark | Verarbeitungsbedarf | Produktfamilie | Auswahleinträge | Kontrollpunkt |
|---|---|---|---|---|
| 1 | Coupon vorbereiten | Anwendungsstudie HC | Stapeln, Matrix, Dicke | Referenzfehler |
| 2 | Konturen erzeugen | PCD Fräser | Profil, Sinn, Aspiration | Rand und Verschleiß |
| 3 | Löcher machen | PCD-Bohrer | Durchmesser, Unterstützung, Input/Output | Delamination |
| 4 | Lokale Einträge erstellen | Schaftwerkzeuge | Winkel, Haut, Tiefe | Waage |
| 5 | Prüfkopf | Validierungsplan | Bildmethode, Schwellenwert | Dokumentierte Einhaltung |
Für diesen Teil spezifische Konfigurationskriterien
Märtyrerunterstützung
Definieren Sie Material, Kontakt und Ersatz, um die Output-Haut zu unterstützen.
Aspiration
Staub an der Quelle nach HSE-Regeln einfangen und Maschine und Bediener schützen.
Grenze der Vorauswahl
Ohne Validierung der verfügbaren Faser-, Matrix-, Stapel- und Werkzeugfamilie wird keine CFK-Kompatibilität angenommen.
Während der Produktvalidierung zu speichernde Daten
Delamination
Bild mit Maßstab und Methode identisch zu jedem Test.
Rand
Freie Fasern, Schrapnell, Breite und betroffene Fläche.
Nutzung/HSE
Zustand des Kamms, Staub, Absaugen und Reinigen.
Technische Fragen
Warum müssen Sie auf einem Coupon testen?
Um Stapelung und Unterstützung zu reproduzieren, ohne das letzte Stück zu riskieren.
Ist PCD noch notwendig?
Nein; sein Interesse hängt von Abrieb, Qualität, Volumen und Wirtschaftlichkeit ab.
Welche Seite sollte unterstützt werden?
Die kritische Austrittsfläche muss mit der realen Ordnung der Falten identifiziert werden.
Wie definiert man einen akzeptablen Defekt?
Durch ein Bild- oder Messverfahren und einen vor dem Test validierten Schwellenwert.
Vorauswahl von HC-Produkten erhalten
Befestigen Sie den CFK-Stecker, Stapelung, Dicke, Ebene oder Modell, kritische Abmessungen, Kantenkriterien, Maschine, Montage, Märtyrer-Unterstützung, Saugvorrichtung, Volumen und Fehler beobachtet.
