Spiralnut-Gewindebohrer technisch auswählen

Inhaltlich verantwortlich: Kevin Zeng, Leiter Operations · Fachliche Prüfung: Jiack Liu, Leiter Technik · Stand: 7. November 2026

Spiralgenutete Gewindebohrer transportieren Späne in Richtung Werkzeugeintritt. Spiralwinkel, Anschnitt, Gewindetiefe, Werkstoff, Toleranz, Beschichtung und Kühlschmierung müssen zum Sacklochprozess passen.

SacklochSpantransport nach obenStandard & Sonderausführung

Gewindebohrer anfragenAuswahlhilfe

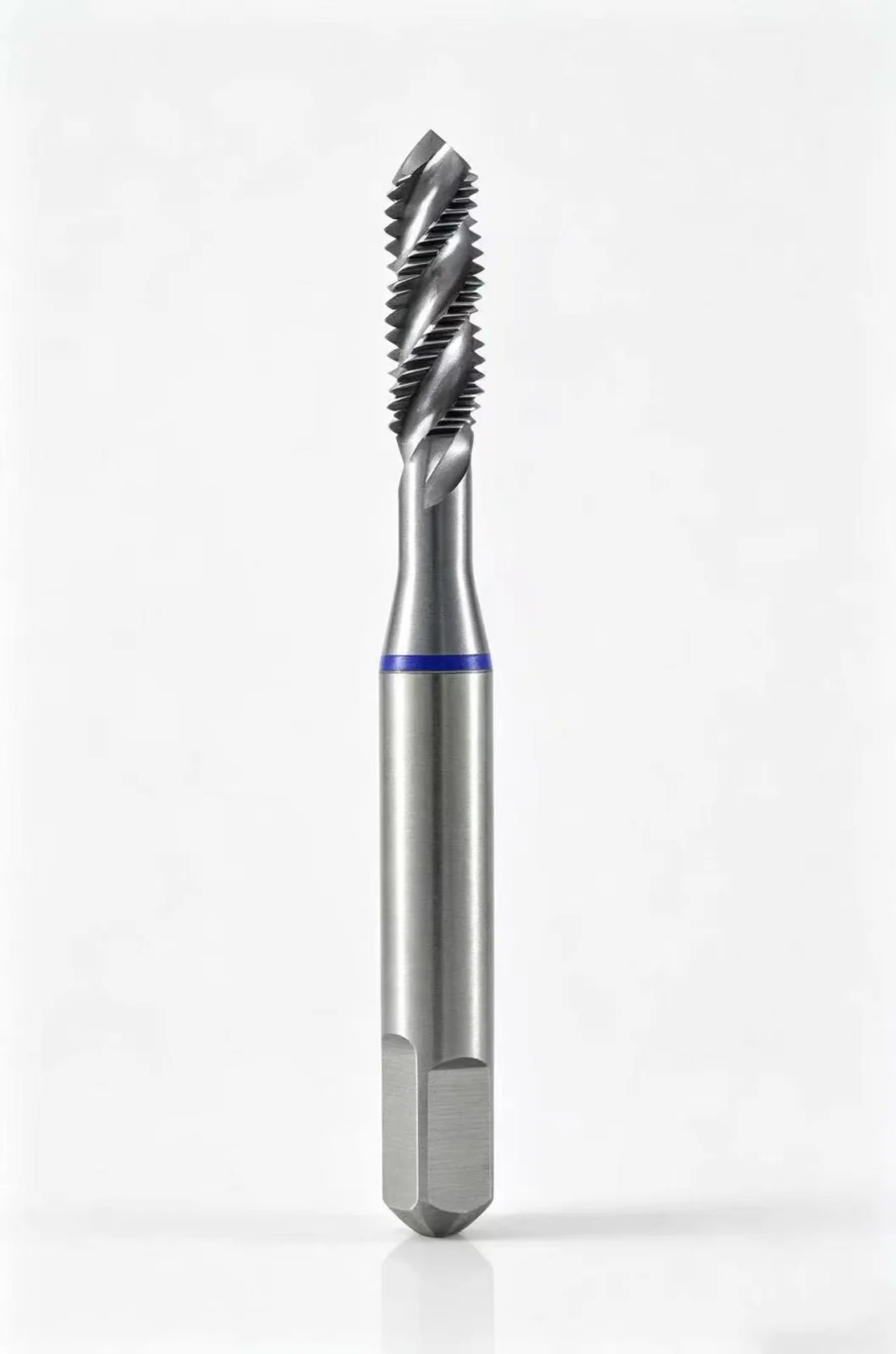

Spiralgenuteter Maschinengewindebohrer für Sacklochgewinde

Wann ist ein Spiralnut-Gewindebohrer die richtige Wahl?

Sackloch mit langen Spänen

Die rechtsspiralisierte Nut zieht Späne entgegen der Vorschubrichtung aus dem Loch und reduziert den Rückstau am Grund.

Gewinde nahe am Bohrungsgrund

Kurzer Anschnitt kann mehr nutzbare Gewindelänge ermöglichen. Bohrtiefe, Anschnittlänge und Sicherheitsabstand müssen gemeinsam geprüft werden.

Automatisierte Bearbeitung

Auf CNC-Maschinen beeinflussen Synchronisation, Aufnahme, Rundlauf, Schmierung und kontrolliertes Reversieren die Prozesssicherheit.

„Spiralnut“ und „Spiralspitze“ sind nicht dasselbe: Spiralgenutete Werkzeuge führen Späne zum Eintritt und werden häufig für Sacklöcher eingesetzt; Schälanschnitt/Spiralspitze drückt Späne nach vorn und eignet sich typischerweise für Durchgangslöcher.

Spiralnut, gerade Nut, Schälanschnitt oder Gewindeformer?

Werkzeugtyp Spanrichtung Typischer Einsatz Besonders prüfen
Spiralnut-Gewindebohrer zum Werkzeugeintritt Sackloch, langspanende Werkstoffe Spiralwinkel, Spanraum, Grundabstand
Gerade Nut begrenzter aktiver Transport kurzspanende Werkstoffe; je nach Ausführung Sack-/Durchgangsloch Werkstoff und Spänebruch
Schälanschnitt/Spiralspitze in Vorschubrichtung Durchgangsloch freier Späneaustritt hinter dem Gewinde
Gewindeformer spanlos formbare Werkstoffe, Sack- und Durchgangsloch Formloch-Ø, Schmierung, Drehmoment

Spiralwinkel und Werkstoff

Ein höherer Drall kann den Spantransport aus tiefen Sacklöchern unterstützen, schwächt aber den Werkzeugkern. Ein niedrigerer Drall bietet mehr Stabilität, transportiert Späne jedoch weniger aggressiv.

  • Spanlänge und Neigung zur Aufbauschneide bewerten
  • Stahl, Edelstahl, Aluminium und Sonderlegierungen getrennt betrachten
  • Geometrie und Schneidkantenpräparation zur Anwendung wählen
  • keinen Spiralwinkel allein nach Gewindegröße festlegen

Anschnitt, Bohrtiefe und Grundabstand

Die nutzbare Gewindetiefe ist kleiner als die Bohrtiefe. Zusätzlich zum Gewinde werden Anschnitt, Spanraum, Bohrerspitze und ein sicherer Abstand zum Grund benötigt.

Kernlochdurchmesser und Bohrtiefe anhand Gewindenorm, Toleranz, Werkstoff und konkreter Werkzeugreferenz bestätigen.

Gewinde, Schneidstoff und Beschichtung abstimmen

Gewinde und Toleranz

Metrisch, Fein-, UNC/UNF oder Sonderprofil sowie Nenndurchmesser, Steigung und Toleranzklasse eindeutig angeben.

Schneidstoff

HSS-E, PM-HSS-E oder Vollhartmetall nach Werkstoff, Stabilität, Schnittgeschwindigkeit und Stückzahl auswählen.

Oberfläche und Beschichtung

Blank, dampfbehandelt, TiN, TiCN, AlCrN oder andere Varianten nur nach Reibung, Adhäsion, Temperatur und Kühlschmierung wählen.

Vorgehen zur sicheren Auswahl

Gewinde definieren

Norm, Größe, Steigung, Toleranz und nutzbare Gewindetiefe festlegen.

Bohrung prüfen

Kernloch-Ø, Bohrtiefe, Grundform, Anschnitt und Sicherheitsabstand erfassen.

Werkzeug auslegen

Spiralwinkel, Nuten, Schneidstoff, Beschichtung, Schaft und Kühlung abstimmen.

Prozess validieren

Drehmoment, Spanform, Lehrenmaß, Oberfläche, Verschleiß und Gewindetiefe prüfen.

Fallbeispiel: Sacklochgewinde M8 × 1,25 im Turboladergehäuse

Turboladergehäuse aus warmfestem Stahl 1.4837; Pfeil auf das Sacklochgewinde M8 × 1,25
Turboladergehäuse aus 1.4837 (200–240 HB): das Sacklochgewinde M8 × 1,25 entsteht in 21 mm Tiefe.

Wir haben das Sacklochgewinde M8 × 1,25 in einem Turboladergehäuse aus dem warmfesten austenitischen Stahl 1.4837 (200–240 HB) gefertigt. Der Werkstoff ist zäh und neigt zur Kaltverfestigung; im Sackloch kommen Spanabtransport, Wärmeabfuhr und der Grundabstand zusammen.

Werkzeug und Prozess

Wir setzten einen kleinen Spiralnut-Gewindebohrer M8 × 1,25 mit Anschnitt von 1,5–2 Gewindegängen ein. Die Spiralnut führt Späne zum Eintritt, der kurze Anschnitt hält den Grundabstand klein; Außenkühlung, ein Schnitt.

Die Gewindetiefe von 21 mm erreichten wir in einem Schnitt; die Standmenge lag bei 1.000 Gewinden.

Merkmal Wert
Werkzeug Spiralnut-Gewindebohrer M8 × 1,25
Anschnitt 1,5–2 Gewindegänge
Drehzahl n 200 min−1
Vorschub F 250 mm/min (n × Steigung = 200 × 1,25)
Schnitte 1
Gewindetiefe 21 mm
Kühlung außen
Werkstück Turboladergehäuse, 1.4837, 200–240 HB
Maschine vertikales Bearbeitungszentrum, Aufnahme BT50
Standmenge 1.000 Gewinde
Eingesetzter Spiralnut-Gewindebohrer M8 × 1,25
Kleiner Spiralnut-Gewindebohrer M8 × 1,25, wie er im Fallbeispiel eingesetzt wurde.

Was die Bearbeitung ergab

Spanabtransport über die Spiralnut zum Eintritt, der Bohrungsgrund blieb frei; Gewindetiefe 21 mm in einem Schnitt, Standmenge 1.000 Gewinde.

Übertragbarkeit: Für die Übertragung auf ein anderes Bauteil fehlen Gewindetoleranz und Prüfmittel, Beschichtung, konkrete Maschinenspindel, Kühlmitteldruck, Losgröße und Rauheitsziel – legen wir mit der Anfrage fest.

Typische Probleme beim Sacklochgewinden

Spänestau oder Spanpakete

Spiralwinkel, Spanraum, Gewindetiefe, Rückzugsweg, Kühlschmierung und Werkstoffzustand überprüfen.

Hohes Drehmoment oder Werkzeugbruch

Kernloch-Ø, Rundlauf, Synchronisation, Aufnahme, Schneidkantenverschleiß und Grundabstand kontrollieren.

Über- oder Untermaß

Toleranzklasse, Rundlauf, Aufbauschneide, Beschichtung, Schmierung, Reversierung und Lehrenprüfung bewerten.

Daten für Auswahl und Angebot

  • Gewindenorm, Größe und Steigung
  • Toleranzklasse und Prüfmittel
  • Nutzgewinde- und Bohrtiefe
  • Kernlochdurchmesser und Grundform
  • Werkstoff, Härte und Zustand
  • Maschine und Synchronisation
  • Aufnahme und Rundlauf
  • Kühlschmierstoff und Zuführung
  • aktuelle Schnittwerte und Fehlerbild
  • Losgröße und Standmengenziel

Spiralnut-Gewindebohrer anfragen

Senden Sie Zeichnung, Gewindedaten, Werkstoff und Prozessbedingungen. HC prüft Geometrie, Spiralwinkel, Anschnitt, Schneidstoff, Beschichtung und mögliche Sonderausführung.

Technische Anfrage starten

Häufige Fragen

Sind Spiralnut-Gewindebohrer nur für Sacklöcher geeignet?
Sie werden vor allem für Sacklöcher und Werkstoffe mit zusammenhängenden Spänen eingesetzt. Für Durchgangslöcher ist häufig ein Werkzeug mit Schälanschnitt wirtschaftlicher.
Welcher Spiralwinkel ist richtig?
Das hängt von Werkstoff, Spanform, Gewindetiefe und erforderlicher Kernstabilität ab. Ein größerer Winkel ist nicht automatisch besser.
Wie tief muss das Kernloch sein?
Es muss Nutzgewinde, Anschnitt, Spanraum, Bohrerspitze und Sicherheitsabstand aufnehmen. Das Maß wird für Gewinde und Werkzeugreferenz bestätigt.
Warum bricht der Gewindebohrer beim Reversieren?
Häufige Ursachen sind eingeklemmte Späne, zu geringer Grundabstand, Synchronisationsfehler, Rundlauf, instabile Aufnahme oder verschlissene Schneiden.
Kann HC Sondergewinde oder Sondergeometrien anbieten?
Nach Prüfung von Zeichnung, Norm, Toleranz, Werkstoff, Maschine und Menge kann HC Standard- und Sonderausführungen vergleichen.

Technische Quellen

Die folgenden Quellen tragen die allgemeinen Erläuterungen dieser Seite: Gewindeschneiden mit Spiralnut-Gewindebohrern, die Beziehungen zwischen Drehzahl, Steigung und Vorschubgeschwindigkeit, die Kernlochbohrung sowie die Zuordnung von Schneidstoffen zu den Anwendungsgruppen.

Was sie belegen, gilt für die allgemeine Technik; die Freigabe je HC-Referenz steht im Angebot.

  1. Sandvik Coromant – Threading — Gewindeschneiden, Spanabtransport und Auswahl von Gewindebohrern.
  2. Sandvik Coromant – Machining formulas and definitions — Beziehungen zwischen Drehzahl, Steigung und Vorschubgeschwindigkeit.
  3. Sandvik Coromant – Drilling a hole — Kernlochbohrung als Eingangsgröße des Gewindebohrens.
  4. EMUGE – Gewindetechnik — Gewindeherstellung, Spanbildung und Werkzeugauslegung.
  5. EMUGE-FRANKEN USA – Taps — Spiralnut-Gewindebohrer für Sacklöcher.
  6. OSG – Taps — Gewindebohrer-Programm, Span- und Toleranzauslegung.
  7. ISO 513:2012 – Klassifizierung und Anwendung harter Schneidstoffe (Verzeichniseintrag BSI) — Hauptanwendungsgruppen; Schneidstoffe für die Gewindeherstellung.
