Gewindefräser für Innen- und Außengewinde

Inhaltlich verantwortlich: Kevin Zeng, Leiter Operations · Fachliche Prüfung: Jiack Liu, Leiter Technik · Stand: 7. November 2026

Gewindefräser erzeugen das Profil über eine helikale CNC-Bahn. Werkzeugdurchmesser, Gewindeprofil, Steigung, nutzbare Schneidenlänge, Kernloch und Maschineninterpolation müssen als gemeinsames System ausgelegt werden.

Geeignet für: Innen- und Außengewinde, die über eine helikale CNC-Bahn erzeugt werden — auch an Stellen, die für Gewindebohrer nicht zugänglich sind.

Gewindefräser anfragen

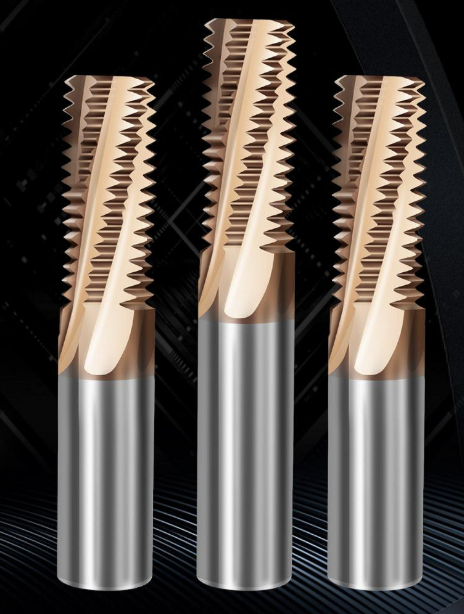

Drei Vollhartmetall-Gewindefräser mit mehrreihigem Gewindeprofil
Mehrreihige VHM-Gewindefräser. Profil, Steigung und Schneidenlänge werden nach Gewindezeichnung bestätigt.

Gewindefräser nach Gewinde und Bohrungsart auswählen

Gewindefräsen ist besonders interessant, wenn Durchmesser über die CNC-Bahn eingestellt, kurze Späne erzeugt oder unterschiedliche Gewindelängen flexibel programmiert werden sollen. Vor der Werkzeugwahl sind Zugänglichkeit und Bohrungsart zu klären.

Innengewinde

Kernloch, Werkzeugdurchmesser und Einfahrbogen müssen genügend radialen Freiraum für eine kollisionsfreie helikale Bahn lassen.

Außengewinde

Werkstückkontur, Spannung und Halter dürfen die vollständige Umfahrung des Außendurchmessers nicht behindern.

Sackloch

Gewindetiefe, Grundabstand, Einfahrposition und Spanraum werden gemeinsam definiert. Kurze Frässpäne erleichtern die Abfuhr, ersetzen aber keine Prozessprüfung.

Durchgangsloch

Ein- und Austritt sowie vorhandene Fasen bestimmen nutzbare Gewindelänge und Bahnstart. Der Durchmesser wird nach Messung über die Werkzeugkorrektur eingestellt.

Maschinenvoraussetzung: Die CNC-Steuerung muss eine synchrone helikale Interpolation mit kontrolliertem Ein- und Ausfahrweg ausführen können.

Einreihige oder mehrreihige Gewindefräser auswählen

Mehrreihige Werkzeuge erzeugen die Gewindehöhe typischerweise in einer helikalen Umfahrung. Sie bieten kurze Zykluszeit, verlangen jedoch eine zur Gewindelänge passende Schneidenzone.

Einreihige Werkzeuge erzeugen das Profil über mehrere Umläufe entlang der Gewindehöhe. Dadurch können unterschiedliche Längen flexibler programmiert werden, während Zykluszeit und Auskragung steigen können.

Kombinationswerkzeuge können zusätzliche Funktionen wie Ansenken integrieren, wenn Zeichnung, Freiraum und Prozessfolge dies zulassen.

Gewindeprofil, Nenndurchmesser und Steigung müssen zur tatsächlichen Werkzeugreferenz passen; die Produktansicht allein reicht nicht zur Auswahl.

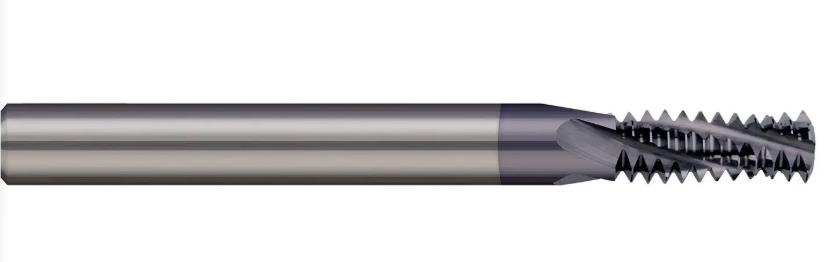

Gewindefräser mit profilierten Schneiden für die CNC-Interpolation
Gewindefräser in Seitenansicht. Schneidenprofil, Zahnteilung, Halsdurchmesser und Reichweite sind der Maßzeichnung zu entnehmen.

Programmierdurchmesser, Steigung und Bahnkorrektur

Gewinde und Drehrichtung festlegen

Norm, Profil, Nenndurchmesser, Steigung, Toleranzklasse, Rechts-/Linksgewinde und Innen-/Außenbearbeitung dokumentieren.

Kernloch und Freiraum prüfen

Kernloch, Eintritt, Nutztiefe, Störkonturen und Halterdurchmesser müssen eine kollisionsfreie Bahn zulassen.

Helikale Bahn programmieren

Drehbewegung und axiale Bewegung werden entsprechend der Gewindesteigung gekoppelt.

Sanft ein- und ausfahren

Ein- und Ausfahrbogen so wählen, dass keine sichtbare Ansatzmarke oder Lastspitze entsteht.

Gewinde messen

Lehrdorn, Gewindelehre oder definierte Messmethode nach Zeichnung verwenden.

Korrektur dokumentieren

Kleine radiale Korrekturen anhand der Messung vornehmen und Werkzeugverschleiß getrennt verfolgen.

Sackloch und Durchgangsloch auf Bahnfreiraum prüfen

Gewindefräser für Sackloch und Durchgangsloch auswählen

Wählen Sie den Gewindefräser anhand der nutzbaren Gewindelänge, des Spanwegs und des Freiraums am Eintritt und am Bohrungsgrund. Beim eingängigen Gewinde verschiebt sich die Helixbahn je voller Kreisumdrehung axial um eine Gewindesteigung. Bei mehrgängigen Gewinden richtet sich der axiale Weg je Umdrehung nach der Leitsteigung. Legen Sie Ein- und Ausfahrbahn sowie den Rückzug innerhalb des freien Kernlochs fest und prüfen Sie die vollständige Bewegung mit Werkzeug und Halter im CAM.

Schematischer Sacklochquerschnitt: Helixbahn, Spanweg zur Öffnung und Freiraum am GrundSackloch im SchnittSpanweg zur ÖffnungHelix und freier RückzugFreiraum am Grund
Schematische Darstellung ohne Maßstab. Die tatsächliche Bahn, der Spantransport und der Sicherheitsabstand hängen von Werkzeug, Werkstoff, Kühlung und Aufbau ab. Der Spanweg zeigt eine zu prüfende Abfuhrmöglichkeit über die Öffnung.
PrüfschrittSacklochDurchgangsloch
SpanwegAbfuhr über die Öffnung mit dem gewählten Kühl- oder Spülkonzept prüfen. Späne am Grund nach dem ersten Teil kontrollieren.Freien Austritt und Bauraum hinter dem Werkstück prüfen. Auf Spannmittel und Austrittsgrat achten.
Nutzbare TiefeVollprofil, Werkzeugstirn, Kernlochgrund und Ausfahrraum getrennt im CAM prüfen.Durchgängige Nutzlänge und Austrittsabstand anhand der Zeichnung prüfen.
SchneidkonzeptEinzel- und Mehrprofilwerkzeuge nach Steigung, Profil, nutzbarer Schneidenlänge und Engstellen vergleichen.Bei einem Mehrprofilwerkzeug prüfen, ob die Profilreihe zur geforderten Länge und Steigung passt.

Gühring: Grundlagen des Gewindefräsens. Verwenden Sie die im Produktangebot bestätigten Abmessungen. Weiter zu Gewindewerkzeugen, zum Verfahrensvergleich und zur Gewindeprüfung. Gewinde, Kernloch, Nutzlänge und CNC-Steuerung zur Anfrage senden.

Beim Innengewindefräsen müssen Werkzeugspitze, aktive Schneide und Freistellung an jeder Bahnposition Platz haben. Beim Sackloch bestimmt der Abstand zum Bohrungsgrund, wie tief das volle Gewinde ausgeführt werden kann. Beim Durchgangsloch ist der Austritt nur nutzbar, wenn er auch in der Vorrichtung frei bleibt.

Sackloch

Bohrungsmündung
↑ Späne zur Öffnung abführen
↻ Helix im freigegebenen Bereich
↳ Ausrollbogen zurück zum freien Innenraum
Freiraum zwischen Werkzeugspitze und Grund

Durchgangsloch

Bohrungsmündung
↻ Helix im freigegebenen Bereich
↳ Ausrollbogen und Ausfahrbewegung prüfen
Freier Austritt mit Aufspannung prüfen
Funktionsschema ohne Maßstab. Bahnlage, Drehsinn und Bewegungsfolge hängen von Gewinderichtung, Werkzeug und CAM-Programm ab.
CAM-Prüfpunkte vor dem Erstteil
PrüfpunktIm Modell oder Programm prüfenAm Erstteil bestätigen
Nutzbares InnengewindeSolltiefe ab Zeichnungsbezug mit voller Profilzone abgleichen. Fase, Auslauf und Bohrerspitze berücksichtigen.Nutzbare Länge nach vereinbartem Prüfverfahren dokumentieren.
Ein- und AusrollenZustellbewegung, Helix und Ausrollbogen mit Fräserhüllraum simulieren. In freien Innenraum ausrollen und freigegebenen axialen Ausfahrweg prüfen.Profilanfang und -ende kontrollieren. Bei Kollision oder unklarem Freiraum bleibt die Bahn gesperrt.
Spanweg und EinrichtungSackloch auf Spänetransport zum Eintritt prüfen. Beim Durchgang Lochunterseite, Vorrichtung und tatsächlichen Abtransport berücksichtigen.Restspäne, Riefen und Schneidenzustand nach dem Einrichtversuch prüfen.

Der Sandvik-Coromant-Anwendungsleitfaden beschreibt das weiche Ein- und Ausrollen beim Gewindefräsen. Für die Werkzeugauslegung sind Lochart, Sollgewinde, nutzbare Tiefe, kleinster Kernlochdurchmesser, Maschine und Steuerung hilfreich. Die Gewindeprüfung beschreibt die Abnahme. Bei Wärmebehandlung nach Zeichnung siehe Innengewinde in gehärteten Werkstoffen planen.

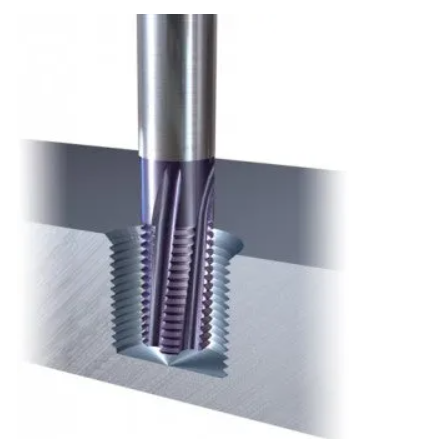

Gewindefräser beim Bearbeiten eines Innengewindes
Prinzipdarstellung einer Innengewindebearbeitung mit einem Gewindefräser.

Kernloch, Zustellung und Werkstoff aufeinander abstimmen

Das Kernloch schafft den radialen Freiraum für Werkzeug und Span. Ein zu kleines Kernloch erhöht Belastung und Kollisionsrisiko; ein zu großes Kernloch kann die Gewindetragfähigkeit beeinträchtigen.

  • realen Kernlochdurchmesser und Rundlauf messen
  • radiale Zustellung und mögliche Mehrfachzustellung nach Werkstoff planen
  • Werkzeugauskragung so kurz wie funktional möglich halten
  • Kühlschmierstoff beziehungsweise Luft auf Spanabfuhr abstimmen
  • bei harten oder abrasiven Werkstoffen Schneidstoff und Beschichtung bestätigen

Prozessdaten und Fehlerdiagnose

Wenn sich Gewindebefund oder Bahnkorrektur bei gleichem Aufbau verändern, zeigt der Leitfaden Verschleiß an Gewindefräsern erkennen, wie Schneidenbefund, Prüfergebnis und Wechselgrenze zusammen dokumentiert werden.

Angaben für Werkzeugauswahl und Programmierung

DatenblockErforderliche AngabenAuswirkung
GewindeNorm, Profil, Nenndurchmesser, Steigung, Toleranzklasse, RichtungDefiniert Schneidenprofil und zulässige Werkzeugreferenz.
ZugangInnen/Außen, Sack-/Durchgangsloch, Kernloch, Gewindetiefe und FaseBestimmt Durchmesser, Reichweite, Hals und Kollisionsraum.
WerkstoffBezeichnung, Härte und ZustandBeeinflusst Schneidstoff, Beschichtung, Zustellung und Kühlung.
MaschineSteuerung, Spindel, Aufnahme, Rundlauf und KühlmittelBestimmt Interpolationsfähigkeit und Prozessstabilität.
QualitätPrüfmethode, Oberfläche, Menge und FehlerbildDefiniert Freigabe und Korrekturstrategie.

Symptom, Ursache und nächste Prüfung

SymptomMögliche UrsacheNächste Prüfung
Gewinde zu eng oder zu weitBahnkorrektur, Rundlauf, Verschleiß oder MessmethodeMesswert, Werkzeugdurchmesser und Korrekturhistorie vergleichen.
Ansatzmarke sichtbarungünstiger Ein-/Ausfahrbogen oder LastsprungBahnübergang und radiale Zustellung prüfen.
Ratternzu große Auskragung, instabile Aufnahme oder ungeeigneter EingriffMontage verkürzen, Rundlauf messen und Zustellung prüfen.
SchneidenbruchKollision, zu kleines Kernloch, Spanstau oder ÜberlastKernloch, Freiraum, Bahn und Spanabfuhr kontrollieren.
Profil unvollständigfalsche Referenz, Tiefe oder BahnpositionProfil, Steigung, Schneidenlänge und Programmnullpunkt abgleichen.

Mobilansicht: Beide Tabellen lassen sich horizontal verschieben, ohne die technischen Angaben in schmale Spalten zu pressen.

Fallbeispiel: Innengewinde M18 × 0,75 im Gehäuse aus X4CrNiMo 16-5-1

Gefrästes Innengewinde M18 × 0,75 in X4CrNiMo 16-5-1, in der Vergrößerung
Das gefräste Innengewinde M18 × 0,75 im Gehäuse aus X4CrNiMo 16-5-1 in der Vergrößerung: gleichmäßige Gewindegänge über die ganze Länge.
Gewindefräser D9,965 × M18 × 0,75 × L70 in Seitenansicht
Gewindefräser D9,965 × M18 × 0,75 × L70, wie er im Fallbeispiel eingesetzt wurde.

Wir haben M18 × 0,75 in einem Gehäuse aus dem martensitischen Edelstahl X4CrNiMo 16-5-1 gefräst. Der Werkstoff neigt zur Kaltverfestigung und leitet Wärme schlecht; mit dem vorherigen Werkzeug traten Ausweichen, Rattern und Grat am Bohrungsrand auf, die Standzeit lag bei 400 Teilen.

Wir setzten einen Gewindefräser D9,965 × M18 × 0,75 × L70 ein: die Frässchneide am Gewindeende verbessert den Bohrungsrand, die Freiwinkelgeometrie hält die Schneidenverrundung gleichmäßig, die Edelstahl-Beschichtung reduziert Anhaften.

Mit Innenkühlung auf dem Bearbeitungszentrum stieg die Standzeit auf 1.500–2.000 Teile, Rattermarken und Grat blieben aus, die Späne liefen zuverlässig ab.

MerkmalWert
GewindeM18 × 0,75 (Innengewinde)
WerkzeugGewindefräser D9,965 × M18 × 0,75 × L70
WerkstoffX4CrNiMo 16-5-1 (martensitischer Edelstahl)
Maschinevertikales Bearbeitungszentrum, Innenkühlung
Schnittgeschwindigkeit vc80 m/min
Vorschub pro Zahn fz0,04 mm
Standzeit vorher400 Teile
Standzeit mit HC-Werkzeug1.500–2.000 Teile, ohne Rattermarken und ohne Grat
Anforderung2.000 Teile

Übertragbarkeit: Für ein anderes Bauteil fehlen Gewindetoleranz, Prüfmittel, Beschichtung, Spindel, Kühlmitteldruck, Losgröße und Rauheitsziel – legen wir mit der Anfrage fest.

Technische Quellen

Die folgenden Quellen tragen die allgemeinen Erläuterungen dieser Seite: Gewindefräsen als helikale CNC-Bahn, die Beziehungen zwischen Drehzahl, Vorschub und Gewindesteigung, die Maße und Toleranzen metrischer Gewinde sowie die Zuordnung von Schneidstoffen zu den Anwendungsgruppen.

Was sie belegen, gilt für die allgemeine Technik; die Freigabe je HC-Referenz steht im Angebot.

  1. Sandvik Coromant – Threading — Gewindeherstellung, Spanbildung und Werkzeugauswahl.
  2. Sandvik Coromant – Thread milling — helikale Interpolation, Ein- und Ausfahrbahn beim Gewindefräsen.
  3. Sandvik Coromant – Machining formulas and definitions — Beziehungen zwischen Drehzahl, Schnittgeschwindigkeit und Vorschub.
  4. EMUGE-FRANKEN – Gewindetechnik — Gewindeherstellung und Auslegung von Gewindewerkzeugen.
  5. Walter Tools – Milling — Fräswerkzeuge, Schnittdaten und Prozessauslegung.
  6. ISO 965-1 – Metrische Gewinde, Toleranzen (Verzeichniseintrag BSI) — Toleranzklassen metrischer Gewinde, z. B. 6H.
  7. ISO 513:2012 – Klassifizierung und Anwendung harter Schneidstoffe (Verzeichniseintrag BSI) — Hauptanwendungsgruppen; Schneidstoffe für die Gewindeherstellung.

Häufig gestellte Fragen

Kann ein Gewindefräser mehrere Durchmesser bearbeiten?
Innerhalb der freigegebenen Profil-, Steigungs- und Zugangsgrenzen kann der Bahndurchmesser angepasst werden. Mindestbohrung und Werkzeugfreiraum bleiben verbindlich.
Kann man Sacklochgewinde fräsen?
Ja, wenn Kernloch, Grundabstand, Spanraum, Nutztiefe und Ein-/Ausfahrbahn ausreichend sind.
Eignet sich dasselbe Werkzeug für Innen- und Außengewinde?
Nur wenn Profil, Steigung, Drehrichtung, Freiwinkel und die konkrete Werkzeugausführung beide Anwendungen zulassen.
Wie wird der Gewindedurchmesser korrigiert?
Nach definierter Messung wird die radiale Bahnkorrektur schrittweise angepasst. Maschinen- und CAM-Konventionen müssen beachtet werden.
Welche Kernlochgröße ist erforderlich?
Sie richtet sich nach Gewindenorm, gewünschter Profilhöhe, Werkzeugdurchmesser und Prozessfreiraum. Die Zeichnung und Werkzeugreferenz sind maßgebend.
Welche Daten benötigt HC?
Gewindezeichnung, Werkstoff, Kernloch, Gewindetiefe, Toleranz, Maschine, Aufnahme, Kühlung, Menge und vorhandenes Fehlerbild.
