Artikulationen, Reduktionsmittel und Waffen

Bearbeitung von Getrieben und Roboterkomponenten

Hochleistungs-Monoblockkarbidbohrer für Bearbeitungslösungen

Robotergelenke erfordern eine stabile Beziehung zwischen Lagerlagern, Motorschnittstellen und leichteren Strukturen. Der Bereich muss Stücksteifigkeit, Koaxialität und Zugänglichkeit ausgleichen.

Verbundene RollbereicheLeichtbautenWiederholbarkeit von Schnittstellen
Haben Sie mein Spiel studiertSiehe Bearbeitungsbereich

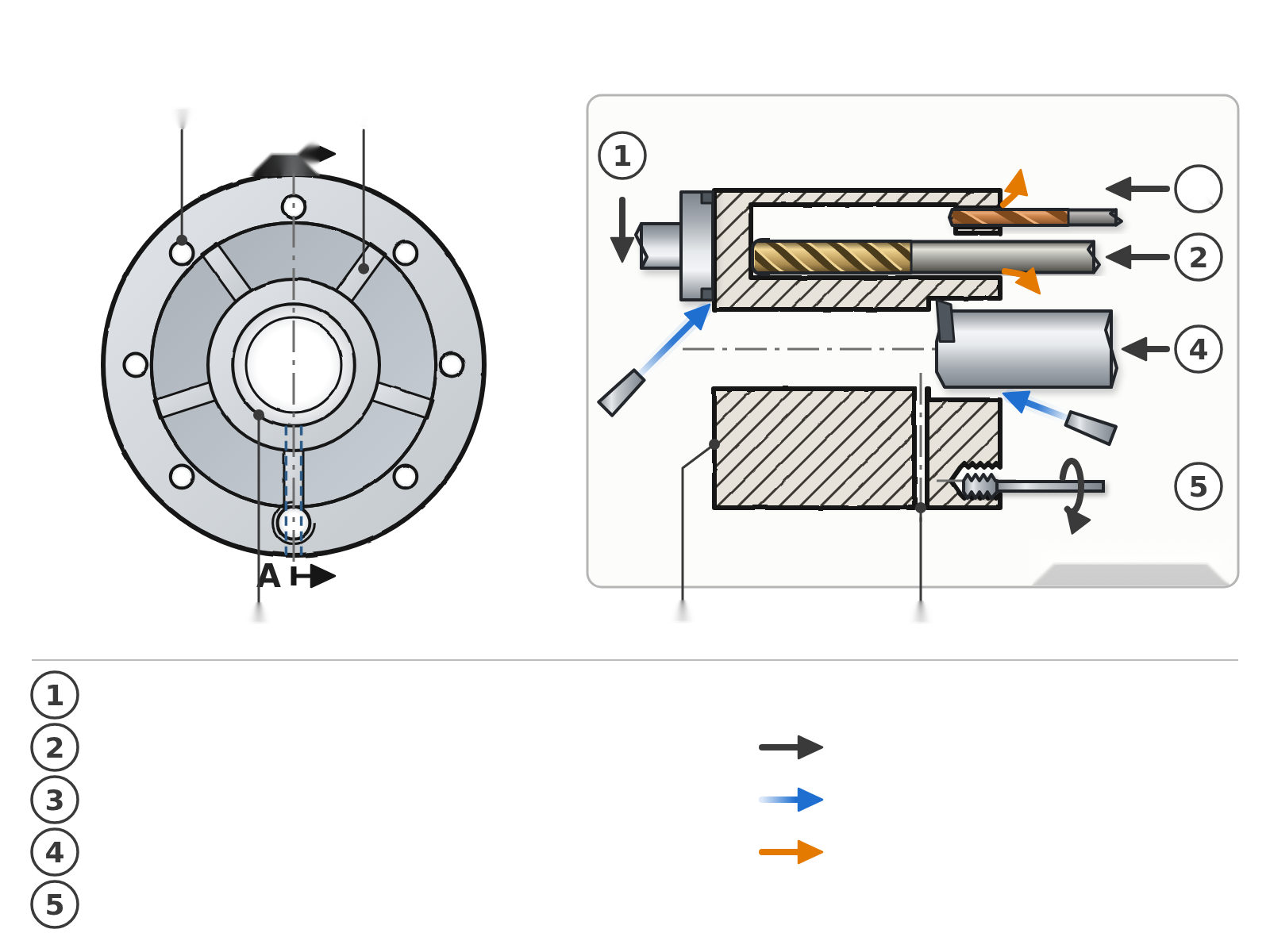

Robotisches Gelenkschema mit Motorflansch, Rippen, Lagerbereich, Axialbezug, Innenkanal und Bearbeitungsfolge
Schematisches Diagramm: Die Achskette, die Arbeitsreihenfolge und die Steuerung nach der Deridierung müssen noch entsprechend der Ebene und der Montage validiert werden.

Robotergelenk zentriert auf einer Achsenkette

Die Operationen sind um die Bereiche und Schnittstellen herum angeordnet, die die Genauigkeit der Bewegung bestimmen. Die leichteren Taschen unterstützen, nicht stören, diese Kette.

Die vom Kunden angegebenen Nuancen, Materialzustände, Toleranzen und Volumina bleiben für die endgültige Auswahl ausschlaggebend.

Technisches Profil des Stücks

Teile und Materialien

  • Reduzier- und Gelenkgehäuse
  • Arm- und Lichtstütze
  • Motorflasche und Sensorschnittstelle

Zu bestätigendes Material: Aluminium, Gusseisen, legierter Stahl oder Edelstahl je nach Funktion

Zu bearbeitende Merkmale

  • konzentrische Bohrungen und Schultern
  • Tiefe Taschen und Adern
  • Boden für Befestigungs- und Kabelkanäle

Zu prüfende Qualität

  • Koaxialität von Würfen
  • Lage der Motorschnittstelle
  • Verformung von beleuchteten Wänden

Maschinenbedingungen

  • Baugruppe bezogen auf die Funktionsachse
  • Simulierter Werkzeughalterzugriff
  • Temperaturregelung für Bohrungen

Symptome zu diagnostizieren, bevor Sie das Werkzeug wählen

Die folgenden Ursachen sind diagnostische Annahmen; sie müssen am Teil, an der Maschine und an der Montage überprüft werden.

BearbeitungBeobachtbares SymptomMögliche UrsachenZu prüfende DatenDirektion Arbeit
Beschädigung des SchlachtkörpersKonischer Durchmesser oder versetzte AchseScheinwerfer, Temperatur, BezugProfildurchmesser, Achse, Vorloch, HalterungFinish mit stabilem Werkzeug und Referenz
BeleuchtungstascheVibration von VenenWand zu früh freigegeben, radiale AnstrengungDicke, Abfolge, Häufigkeit, KlemmungUnterstützung beibehalten und Engagement reduzieren
MotormusterKumulierte Position außerhalb der ToleranzOrigin Coin, Drift, CoverDatum, Positionskarte, ReihenfolgeMaschine aus der gleichen Referenz
KabeldurchführungInnere SchädenUnzugänglicher Ausgang, abgenutzter BohrerRoute, Ausfahrt, Inspektion, MaterialGeben Sie Richtung und Debug

Typenbereich eines Gelenkgehäuses

Erstellen Sie die axiale Referenz

Oberflächenebenen, die Position reduzieren und motorisieren.

Familie: Fräser

Steuern Sie die Ebene in Bezug auf die tatsächliche Montage.

Ziehen Sie das Kurbelgehäuse

Entfernen Sie das Material mit Steifigkeit um die Dauben herum.

Familie: Orische Fräser

Der Eckradius verbessert die Robustheit, ohne das Studium der Beschläge zu ersetzen.

Bohrschnittstellen

Realisiere Muster und Passagen nach dem Fixieren von Datums.

Familie: Standard-Karbidbohrer

Familie an Material und Tiefe anpassen.

Würfe beenden

Durchmesser und Koaxialität der Lager einstellen.

Familie: Präzisionsbohrwerkzeuge

Ein verstellbarer Kopf kann eine kontrollierte Korrektur ermöglichen.

Fertiggewinde

Wählen Sie eine Methode, die mit Wand und Zugang kompatibel ist.

Familie: Fräser

Validierung der Interpolation, des Mindestdurchmessers und der Nettosteuerung.

Zwei spezifische Entscheidungen zu diesem Antrag

Achsenkette eines Gelenks

Mechanische Achse, Motorschnittstelle und Sensor können eine einzige Toleranzkette bilden.

  • Angabe der Hauptfunktionsachse
  • Verknüpfung der Daten der Ebene mit der Halterung
  • Kontrollbeziehungen nach Clearing

Starrheit eines leichten Arms

Die Rippen und Wände werden während der Bearbeitung freigegeben; die Strategie muss eine vorläufige Struktur beibehalten.

  • möglichst symmetrisch schwenken
  • Abschluss der Berichtswand
  • Grenzwert für die Werkzeugausgabe

Empfohlener Validierungsplan

Funktionsachsen

Messen Sie die Koaxialität, den Stirnschlag und die Position der Motorschnittstelle.

Deformation

Vergleichen Sie die fette und freie Geometrie der hellen Bereiche.

Wiederholbarkeit

Führen Sie mehrere repräsentative Anlässe durch, bevor Sie die Stabilität abschließen.

Häufig gestellte Fragen vom Method Engineer

Luft- oder Kopfbohrung für einen Wurf?

Das Bohrloch fördert eine sich wiederholende Dimension von einem guten Vorloch; der Kopf ermöglicht eine einstellbare Korrektur. Der Plan und das Volumen entscheiden.

Wie begrenzt man den Konus in einer Bohrung?

Prüfen Sie Ausrichtung, Fehllagerung, Verschleiß, Dicke, Temperatur und Evakuierung.

Wann beenden Sie die Lichtwände?

Nach größeren Entführungen, mit einer Sequenz, die den Verlust von Referenzen vermeidet.

Wie positioniere ich ein Motormuster?

Von funktionalen Daten, mit Driftsteuerung auf der Serie.

Welche Kontrollen sollten weitergegeben werden?

Durchmesserverhältnisse, Koaxialität, Planheit und Lage sowie Montagemethode.

Senden Sie den Plan Ihres Zimmers

Befestigen Sie die Funktionsebene, Achstoleranzen, Material und Halterung, um eine erste Reihe von Werkzeugen zu definieren.

Wenn möglich: Plan oder Modell, Materialgüte, Abmessungen und Tiefen, Toleranzen, Oberflächenbeschaffenheit, Maschine, Schnittstelle, Kühlung, aktuelles Werkzeug und erwartetes Volumen.
