Werkzeuglösungen · Flüssigkeitskühlung

Werkzeuglösungen für Kühlplatten und Komponenten der Flüssigkeitskühlung

Inhaltlich verantwortlich: Kevin Zeng, Leiter Operations · Fachliche Prüfung: Jiack Liu, Leiter Technik · Stand: 27. Oktober 2026

HC ordnet Schaft- und Nutfräser, Planfräser, Bohrer, Gewinde-, Senk-, Entgrat- und Sonderwerkzeuge der Geometrie Ihrer Kühlkomponente zu. Werkstoff, Kanalbreite, Tiefe, Innenradius, Bodenstärke, Anschluss, Dichtfläche und Zugänglichkeit bestimmen die Auswahl.

KühlplattenVerteilerKühlkanäle
Werkzeugauswahl anfragenKanalgeometrie zur Prüfung übermitteln

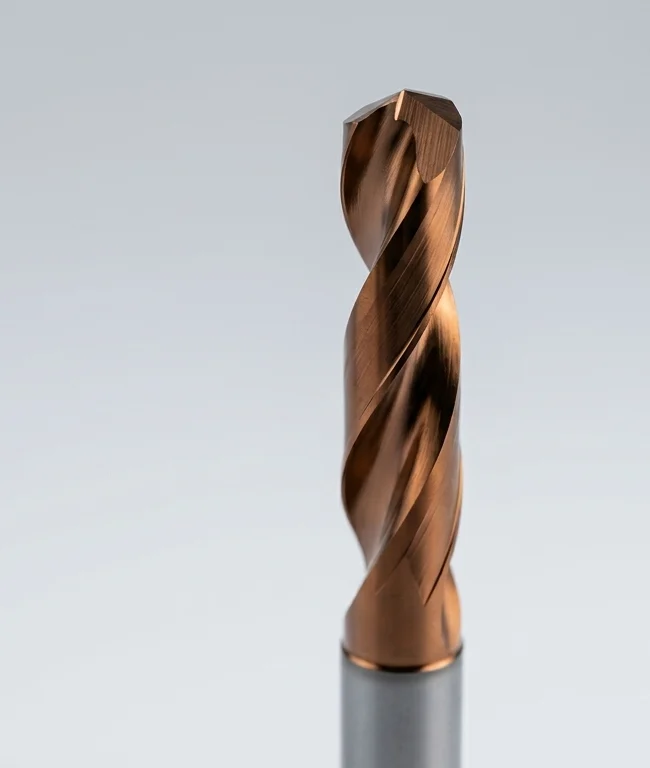

Vollhartmetallbohrer als mögliche Werkzeuggruppe für Flüssigkeitskühlkomponenten

Welche Kühlkomponente möchten Sie bearbeiten?

Kühlplatten mit offenen Kanalstrukturen

Kanalbreite, Tiefe, Innenradien, Umlenkungen, Bodenform, Stege und verbleibende Wandstärke bestimmen Fräser und Bearbeitungsfolge.

Verteilerblöcke mit gebohrten Kanälen

Durchmesser, Tiefe, Eintritt, L/D-Verhältnis, Querkanäle, Kühlung, Spanabfuhr und spätere Verschlüsse führen zur passenden Bohrlösung.

Deckel, Anschlussflächen und Dichtgeometrien

Kontaktfläche, Deckelauflage, Nutquerschnitt, Fügeverfahren, Gewinde und Dichtprinzip werden getrennt bewertet.

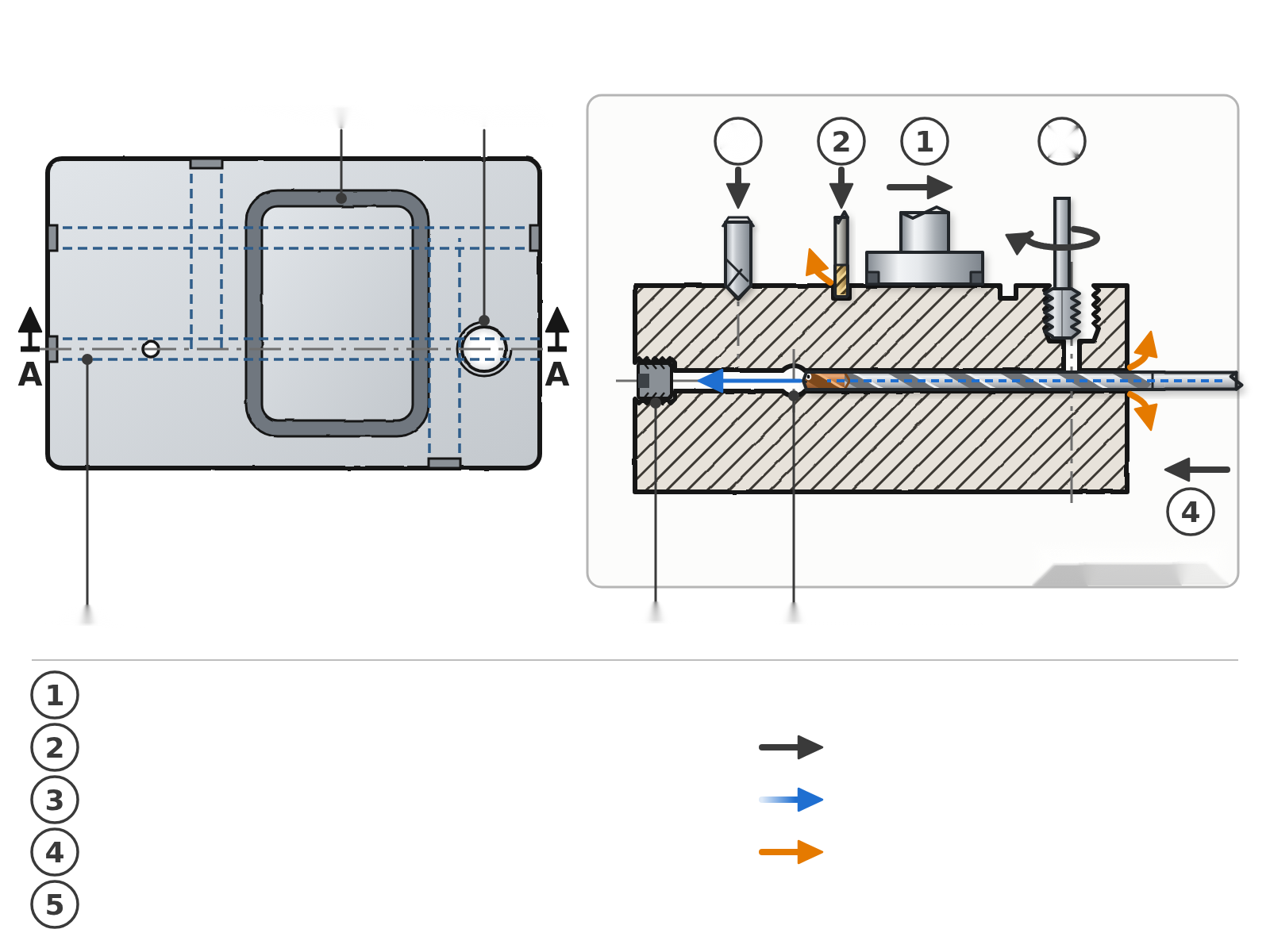

Schematische Bearbeitungsmerkmale einer Kühlplatte mit Kanälen und Anschlüssen
Schematische Darstellung. Reale Kanalführung, Werkstoffdaten, Verbindung, Reinigung und Prüfung folgen der Kundenzeichnung.
BearbeitungsaufgabeMögliche WerkzeuggruppeErforderliche Angaben
Offene Kühlkanäle fräsenWerkstoffgerechte Schaft- oder NutfräserBreite, Tiefe, Innenradien, Bodenform
Schmale Stege fertigbearbeitenGeeignete SchlichtfräserStegbreite, Höhe, Material, Spannung
Kontakt- und Auflageflächen bearbeitenGeeignete PlanfräserFläche, Aufmaß, Ebenheit, Oberfläche
Verteilerkanäle bohrenGeeignete BohrerDurchmesser, Tiefe, Verschneidungen, Kühlung
Anschlussgewinde herstellenGewindebohrer oder GewindefräserNorm, Größe, Tiefe, Dichtprinzip
Dichtnuten und Senkungen herstellenNut-, Profil- oder SenkwerkzeugeQuerschnitt, Winkel, Radien, Zugang
Kanalränder entgratenGeeignete EntgratwerkzeugeKanalstruktur, Erreichbarkeit, Gratvorgabe

Werkstoff und Bauweise bestimmen die Werkzeugauswahl

Aluminiumlegierungen für Kühlplatten

Legierung, Zustand, Rohteil, Aufmaß, Plattendicke und spätere Oberflächenbehandlung beeinflussen Geometrie, Spanraum und Prozess.

Kupfer und weitere Werkstoffe

Reinkupfer, Kupferlegierung oder weitere Werkstoffe werden nach konkreter Sorte, Härte, Wärmeleitung, Spanbildung und HC-Werkzeugfähigkeit bewertet.

Edelstahl für Verteiler und Anschlüsse

Werkstoffnummer, Festigkeit, Kaltverfestigung, Wärme und Spanabfuhr erfordern eine getrennte Auswahl von Schneide, Beschichtung und Kühlung.

Offene und später gefügte Baugruppen

Rohteilzustand, Deckel, Schweiß-, Löt- oder anderes Fügeverfahren und Bearbeitungszeitpunkt müssen vor der Werkzeugauswahl bekannt sein.

Eine Aluminiumempfehlung wird nicht ungeprüft auf Kupfer oder Edelstahl übertragen. Material, Fügeprozess und Endzustand gehören zur Anfrage.

Kühlkanäle und schmale Nuten gezielt fräsen

Durchmesser auf Kanalbreite und Innenradius abstimmen

Fräserdurchmesser, Eckradius und Werkzeugweg folgen minimaler Breite, Umlenkung und vorgeschriebener Kanalgeometrie.

Kanaltiefe, Schneidenlänge und Freistellung berücksichtigen

Nutzlänge, Hals, Freistellung, Auskragung und Halterkontur werden gegen Tiefe und Kollisionsraum geprüft.

Geraden, Umlenkungen und Übergänge bearbeiten

Gerade Abschnitte, Kurven, Ein- und Ausläufe sowie lokale Querschnittsänderungen können unterschiedliche Belastung und Werkzeuge benötigen.

Schrupp- und Schlichtbearbeitung aufteilen

Materialabtrag, Restaufmaß, Bodenform, Stege und Oberflächenanforderung werden getrennt für Grob- und Feinbearbeitung geplant.

Eine einzige Standardfräsergeometrie deckt nicht automatisch jede Kanalbreite, Tiefe, Umlenkung und Bodenform ab.

Dünne Kanalböden und schmale Stege bearbeiten

Verbleibende Boden- und Wandstärke berücksichtigen

Minimale Reststärke, Toleranz, Taschentiefe und Gegenfläche bestimmen zulässige Schnittkräfte und Bearbeitungsreserve.

Spannung und Bauteilabstützung abstimmen

Auflagepunkte, Vakuum- oder mechanische Spannung und lokale Abstützung dürfen Kanalboden und Dichtfläche nicht verformen.

Maße nach dem Ausspannen prüfen

Bearbeitungsfolge, asymmetrischer Abtrag, Wärme und Eigenspannung können die freie Geometrie verändern. Messzustand und Temperatur werden definiert.

Werkzeugauswahl allein garantiert keine Ebenheit oder Restwandstärke; Rohteil, Spannung, Prozessfolge und Messung müssen zusammenpassen.

Kontakt-, Dicht- und Fügeflächen fertigbearbeiten

Thermische Kontaktflächen nach Zeichnung herstellen

Fläche, Aufmaß, Ebenheit, Rauheit und Bearbeitungsspuren werden gemäß Kontaktkonzept und Messvorgabe geprüft.

Deckelauflagen und Dichtflächen bearbeiten

Deckelgeometrie, Dichtmittel, Nut, Ebenheit, Lage und Kantenübergang bestimmen Werkzeug und Prozess.

Fügeflächen und Bearbeitungszustand abstimmen

Schweißen, Löten, Kleben oder ein anderes Verfahren kann eigene Anforderungen an Oberfläche, Kanten und Bearbeitungszeitpunkt stellen.

Eine glänzende Oberfläche beweist weder guten Wärmeübergang noch Dichtheit oder Fügeeignung. Diese Funktionen müssen am fertigen Bauteil beziehungsweise der gefügten Baugruppe validiert werden.

Kanäle in Verteilerblöcken bohren

Haupt- und Querkanäle herstellen

Durchmesser, Länge, Winkel, Ein- und Austritt sowie die Reihenfolge werden anhand des vollständigen Kanalplans festgelegt.

Bohrtiefe, Kühlung und Spanabfuhr abstimmen

Tatsächliche Tiefe, L/D-Verhältnis, Pilotierung, Kühlmitteldruck, Filtration, Bohrzyklus und Spanaustritt bestimmen die Bohrlösung.

Kanalüberschneidungen und Durchbrüche berücksichtigen

Beim Eintritt in einen bestehenden Kanal ändern sich Führung und Schnitt. Reihenfolge, Grat, Kantenstabilität, Inspektion und Reinigung werden geplant.

3×D, 5×D, 8×D oder Tieflochlösung werden aus nutzbarer Tiefe, Zugang, Freiraum, Maschine und Kühlung gewählt – nicht nur aus der nominalen Plattendicke.

Anschlüsse, Gewinde und Dichtsitze bearbeiten

Anschlussnorm und Dichtprinzip erfassen

Norm, Gewindeart, Gegenbauteil, Dichtung, O-Ring, Schulter oder andere Abdichtung werden vor der Bearbeitung geklärt.

Kernlöcher, Senkungen und Schultern herstellen

Kernloch, nutzbare Tiefe, Senkgeometrie, axiale Maße, Oberfläche und Wandstärke werden gemeinsam geplant.

Gewindebohren oder Gewindefräsen auswählen

Werkstoff, Norm, Tiefe, Lochart, Maschine, Spanabfuhr, Korrekturmöglichkeit und Stückzahl entscheiden über das Verfahren.

Kanalränder und innere Übergänge entgraten

Offene Kanalstrukturen fertigstellen

Zugängliche Ränder, Umlenkungen, Stege und Dichtungsnähe werden nach Fasen-, Radius- und Gratvorgabe bearbeitet.

Grate an Bohrungsverschneidungen prüfen

Querkanäle, Durchbrüche und innenliegende Übergänge werden anhand von Lage, Zugänglichkeit, Inspektionsmethode und zulässigem Restgrat bewertet.

Entgratung, Reinigung und Kontrolle vor dem Verschließen

Maschinelles Entgraten, Spülen, Reinigen, Trocknen und Inspizieren werden vor dem Fügen als getrennte, dokumentierte Schritte geplant.

Nach dem Verschließen nicht mehr zugängliche Bereiche müssen vorher freigegeben sein. Werkzeugwahl allein garantiert keine partikel- oder rückstandsfreie Kühlkomponente.

Passende HC-Werkzeuge nach Kanalgeometrie und Werkstoff finden

Schaft- und Nutfräser

Werkzeuge für offene Kanäle, Nuten, Umlenkungen, Taschen und Stege nach Werkstoff und Kanalgeometrie.

CNC-Fräser auswählen

Planfräser

Werkzeuge für Kontakt-, Auflage-, Deckel- und Fügeflächen nach Fläche, Aufmaß, Maschine und Oberfläche.

Planfräser ansehen

Bohrer für Verteilerkanäle

VHM- und geeignete Tieflochbohrer nach Durchmesser, Tiefe, Kanalfolge und Kühlmittelversorgung.

Tieflochbohrer ansehen

Gewinde-, Entgrat- und Sonderwerkzeuge

Werkzeuge für Anschlüsse, Dichtsitze, Kanten und spezifische Kanalprofile. PKD nur bei passendem Werkstoff und Einsatzfall.

Sonderwerkzeug prüfen

Typische Bearbeitungsprobleme gezielt untersuchen

FehlerbildZuerst prüfenMögliche Anpassungsrichtung
Instabile Spanabfuhr im KanalBreite, Tiefe, Spanraum, Kühlung, Werkzeugweg, WiederzerspanungGeometrie, Zufuhr und Bearbeitungsfolge anpassen
Kanalmaß oder Bodenform außerhalb ToleranzRundlauf, Auskragung, Verschleiß, Zustellung, Durchbiegung, MessmethodeWerkzeugaufbau und Schlichtstrategie stabilisieren
Verformung an dünnem BodenReststärke, Auflage, Spannkraft, Wärme, AbtragsfolgeAbstützung, Spannung und symmetrischen Abtrag korrigieren
Grat an KanalüberschneidungBohrreihenfolge, Austritt, Werkzeugzustand, Zugang, WandstärkeReihenfolge und kontrollierte Entgratung neu bewerten
Unzureichende FlächenqualitätAufmaß, Werkzeuglauf, Schneide, Eingriff, Spanabfuhr, SpannungVor-/Feinbearbeitung und Flächenprüfung abstimmen

Kanalgeometrie und Bearbeitungsergebnis validieren

Breite, Tiefe und Restwandstärke prüfen

Kanalquerschnitt, Umlenkung, Bodenform, Reststärke und Lage zu Gegenflächen werden mit geeigneter Messmethode dokumentiert.

Flächen, Anschlüsse und Kanten kontrollieren

Ebenheit, Oberfläche, Dichtnut, Anschlussmaße, Gewinde, Senkungen, Grat und Sauberkeitszustand werden getrennt freigegeben.

Standzeit und Bauteilqualität dokumentieren

Werkstoff, Maschine, Werkzeug, Parameter, Spannung, Kühlung, Messung und Wechselkriterium gehören zu jedem belastbaren Ergebnis.

Funktionsgrenze: Werkzeug- und Geometrieprüfung ersetzt keine thermische, strömungstechnische oder Dichtheitsprüfung der fertig gefügten Kühlkomponente.

Verifiziertes Bearbeitungsbeispiel: Kühlplatte VR (SUS 316L)

Die Kühlplatte aus SUS-316L-Edelstahl wird mit dynamischem Schruppen in Großfläche und Kavität bearbeitet. Wegen der dünnen Wände und der komplexen Kavitätsgeometrie sind eine stabile Aufspannung und ein definierter Werkzeugverschleiß entscheidend.

Bearbeitete Kühlplatte VR aus SUS 316L mit dynamischem Schruppen von Großfläche und Kavität
Bearbeitete Kühlplatte VR (SUS 316L): dynamisches Schruppen von Großfläche und Kavität in zwei Aufspannungen.
ParameterWertHinweis
BauteilVR-KühlplatteDünnwandig, komplexe Kavitätsgeometrie
WerkstoffSUS 316L (Edelstahl)Gute Korrosionsbeständigkeit
WerkzeugHC D10R1.0×30×75×10Schruppfräser mit Eckenradius
Drehzahl4500 min⁻¹—
Vorschub3500 mm/min—
Schnitttiefe ap2–3 mm—
Schnittbreite ae0,5 mmKleine Schnittbreite, geringe Prozessbelastung
StrategieDynamisches Schruppen (Großfläche und Kavität)Zwei Aufspannungen
KühlungÖl, von außenWärmeabfuhr und Schmierung
Ergebnis3-fache Standzeit gegenüber Marke AUnter identischen Bedingungen

Unter den dokumentierten Bedingungen erreichte das HC-Werkzeug die 3-fache Standzeit gegenüber einem Vergleichswerkzeug der Marke A bei identischem Bearbeitungsprozess. Die Kühlplatte wurde in zwei Aufspannungen für Großfläche und Kavität dynamisch geschruppt.

Der Einsatz erfolgte mit einem freigegebenen Bearbeitungsprozess. Kundennamen, Zertifizierungen und weitere Leistungswerte werden nur veröffentlicht, wenn sie für HC nachweisbar und zur Veröffentlichung freigegeben sind.

Sonderwerkzeuge für Ihre Kühlkomponente

Durchmesser, Reichweite und Freistellung anpassen

Durchmesser, Hals, Nutzlänge, Freistellung, Halter und Kollisionsraum werden an die reale Kanalgeometrie angepasst.

Profil- und Kombinationswerkzeuge bewerten

Spezifische Querschnitte oder kombinierte Merkmale benötigen passende Toleranzketten, Nachstellbarkeit, Spanabfuhr und Serienbedingungen.

Zeichnung, Muster und Serienbedarf abstimmen

Machbarkeit, Muster, Prüfung, Mindestmenge, Lieferzeit und Serienumfang werden erst nach technischer und kaufmännischer Klärung bestätigt.

Häufige Fragen zur Bearbeitung von Kühlplatten und Verteilern

Welcher Fräser eignet sich für schmale Kühlkanäle?
Die Auswahl folgt Werkstoff, Kanalbreite und -tiefe, Innenradius, Bodenform, Nutzlänge, Rundlauf, Spanraum und gewünschter Oberfläche.
Welche Angaben werden zur Auswahl eines Kühlkanalfräsers benötigt?
Werkstoff, Rohteil, Kanalzeichnung, Breite, Tiefe, Innenradien, Bodenform, Restwand, Zugang, Toleranzen, Maschine und Kühlung.
Wie werden dünne Kanalböden bei der Werkzeugauswahl berücksichtigt?
Reststärke, Auflage, Spannkraft, Schnittkräfte, Wärme, Aufmaß, Bearbeitungsfolge und freier Messzustand werden gemeinsam bewertet.
Wie unterscheidet sich die Bearbeitung von Aluminium und Kupfer?
Spanbildung, Wärmeleitung, Neigung zum Anhaften, Schneidengeometrie, Kühlung und Prozessfenster unterscheiden sich. Die konkrete Legierung muss bekannt sein.
Wie lassen sich Grate an Kanalüberschneidungen prüfen und entfernen?
Bohrreihenfolge, Zugang und zulässiger Grat werden vorab definiert; danach folgen geeignete Entgratung, Reinigung und dokumentierte Inspektion.
Welche Unterlagen benötigt HC für eine Werkzeugempfehlung?
Werkstoff, Rohteil, Kanalzeichnung, Breite, Tiefe, Boden- und Wandstärke, Anschluss, Toleranzen, Fügeverfahren, Maschine, Kühlung, Problem und Stückzahl.

Werkzeuglösung für Ihre Kühlplatte oder Ihren Verteiler anfragen

Welche Angaben benötigt HC für die technische Prüfung Ihrer Kühlplatte oder Ihres Verteilers? Mögliche Werkzeuggruppen nach Bearbeitungsaufgabe:

  • Werkstoff und Lieferzustand
  • Rohteil und Kanalzeichnung
  • Kanalbreite und -tiefe
  • Boden- und Wandstärke
  • Innenradien und Bodenform
  • Anschluss- und Dichtgeometrie
  • Toleranzen und Oberfläche
  • Fügeverfahren
  • Maschine, Spannung und Kühlung
  • Problem, Stückzahl und Kontaktdaten

Bitte kennzeichnen Sie offene und gebohrte Kanäle, Umlenkungen, Querkanäle, Dichtnuten, Deckelauflagen, Anschlüsse und nach dem Fügen nicht mehr zugängliche Bereiche.

Welche Werkzeuglösung passt zu Ihrer Kühlplatte oder Ihrem Verteiler?

HC prüft Werkstoff, Kanalgeometrie, Restwände, Zugang, Maschine, Kühlung und Qualitätsanforderungen und ordnet passende Werkzeuggruppen zu.

Kanalzeichnung senden
