Automatisierung · Führungsbauteile · Funktionsflächen

Werkzeuglösungen für Maschinenschlitten und Führungsblöcke

Inhaltlich verantwortlich: Kevin Zeng, Leiter Operations · Fachliche Prüfung: Jiack Liu, Leiter Technik · Stand: 26. Oktober 2026

Maschinenschlitten und Führungsblöcke verbinden Bezugs- und Montageflächen mit Passbohrungen, tiefen Bohrungen, Schmierkanälen, Gewinden und Senkungen. HC ordnet Werkzeuge Werkstoff, Bauteilbauweise, Bezug, Zugang und Toleranz zu.

Werkzeugauswahl prüfenBauteilzeichnung übermitteln

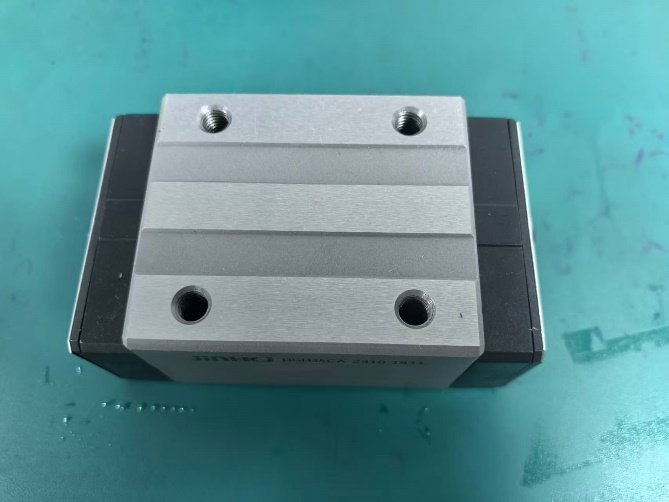

Maschinenschlitten oder Führungsblock mit bearbeiteten Flächen und Bohrungen

Flächen, Bohrungen und Schmierkanäle als System bearbeiten

Guss- oder Stahlbauteil, Wandstärken, Hohlräume, Aufspannflächen und Führungsart beeinflussen die Bearbeitungsfolge. Tiefbohrungen und innere Kanalüberschneidungen benötigen eine eigene Span- und Gratstrategie.

Bezugs- und Montageflächen

Ebenheit, Parallelität, Rechtwinkligkeit, Aufmaß und Messzustand bestimmen Fräsfolge und Prüfung.

Pass- und Positionierbohrungen

Vorbohrung, Aufmaß, Passung, Lage und Oberfläche bestimmen Reib- oder Feinbohrprozess.

Tiefe Bohrungen und Schmierkanäle

L/D, Eintritt, Verschneidung, Kühlung, Spanabfuhr und Reinigung bestimmen Werkzeug und Zyklus.

Gewinde, Senkungen und Kanten

Norm, Tiefe, Schraubenauflage, Fasenmaß und schwer zugängliche Rückseiten werden getrennt bewertet.

Die Bearbeitung einzelner Flächen und Bohrungen garantiert nicht Positioniergenauigkeit oder Steifigkeit des montierten Systems. Führung, Antrieb, Montage und Gesamtprüfung bleiben erforderlich.

Bearbeitungsaufgaben und mögliche Werkzeuggruppen

BearbeitungsaufgabeMögliche WerkzeuggruppeErforderliche Angaben
Bezugsfläche fräsenPlan-, Eck- oder SchaftfräserFläche, Aufmaß, Ebenheit, Bezug
Tiefe Bohrung herstellenInnengekühlter oder SonderbohrerDurchmesser, Tiefe, L/D, Kühlung
Passbohrung fertigbearbeitenReibahle oder FeinbohrwerkzeugVorbohrung, Aufmaß, Passung, Lage
Schmierkanal bohrenGeeigneter BohrerVerlauf, Verschneidung, Grat, Reinigung
Gewinde/Senkung herstellenGewinde- und SenkwerkzeugeNorm, Tiefe, Auflage, Zugang

Die Tabelle dient der technischen Vorauswahl. Konkrete Werkzeugausführung und Schnittdaten folgen erst nach Prüfung von Zeichnung, Werkstoff, Maschine und Aufspannung.

Passende HC-Werkzeuge nach Aufgabe auswählen

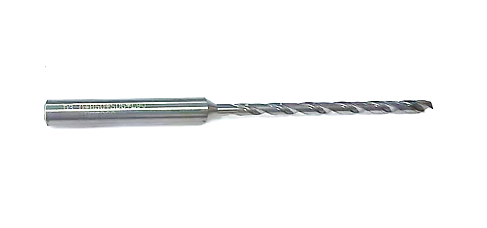

Bohrer für Funktions- und Befestigungsbohrungen

Vollhartmetall-, Innenkühlungs- oder Sonderbohrer werden nach Material, Durchmesser, Tiefe, Eintritt und Austritt gewählt.

Bohrwerkzeuge auswählen

Reibahlen für geeignete Passungsbohrungen

Reibwerkzeuge benötigen eine lagegerechte Vorbohrung und kontrolliertes Aufmaß.

CNC-Reibahlen auswählen

Fräser für Flächen, Nuten und Konturen

Fräser werden nach Werkstoff, Eingriff, Aufmaß, Zugang, Innenradius und Oberflächenziel verglichen.

CNC-Fräser auswählen

Gewinde-, Senk- und Sonderwerkzeuge

Gewinde, Senkungen, Stufen und wiederkehrende Merkmale werden als Standard- oder Sonderlösung geprüft.

Gewindewerkzeuge ansehen

Typische Bearbeitungsprobleme gezielt untersuchen

FehlerbildZuerst prüfenMögliche Anpassungsrichtung
Flächen nicht parallelAuflage, Spannung, Aufmaß, TemperaturBezugs- und Abtragsfolge prüfen
Spanstau in tiefer BohrungL/D, Spanform, Kühlung, RückzugBohrergeometrie und Zyklus abstimmen
Grat in KanalverschneidungBohrfolge, Zugang, Gratlage, ReinigungEntgrat- und Kontrollkonzept festlegen
Passbohrung lageabweichendVorbohrung, Bezug, Werkzeuglauf, Umspannunglagegerechte Vorbearbeitung und Messung prüfen

Empfehlung mit messbaren Nachweisen absichern

Flächen und Bohrungen gemeinsam messen

Ebenheit, Parallelität, Bohrungslage und Passung im definierten Bezugssystem dokumentieren.

Innere Kanäle kontrollieren

Verschneidungen, zugängliche Grate, Spülung und Restspäne mit geeigneter Methode prüfen.

Versuch vollständig protokollieren

Werkstoff, Rohteil, Spannung, Werkzeug, Parameter, Kühlung, Messung und Verschleiß festhalten.

Mechanische Entgratwerkzeuge erreichen nicht automatisch jede innere Verschneidung. Reinigungs- und Abnahmeverfahren müssen bauteilspezifisch bestätigt werden.

Häufige Fragen zu Maschinenschlitten und Führungsblöcken

Wie werden tiefe Schmierkanäle gebohrt?
Werkstoff, Durchmesser, Tiefe, L/D, Eintritt, Kühlung, Spanabfuhr und Verschneidungen bestimmen Werkzeug und Zyklus.
Wann wird eine Passbohrung gerieben?
Wenn Vorbohrung, Aufmaß, Geometrie und Toleranz für Reiben geeignet sind; Lagefehler werden nicht pauschal korrigiert.
Welche Angaben benötigt HC?
Bauteilzeichnung, Werkstoff, Flächen, Bohrungen, Kanäle, Bezüge, Maschine, Spannung und Stückzahl.

Werkzeuglösung für Ihren Maschinenschlitten anfragen

Welche Angaben benötigt HC für die technische Prüfung Ihres Maschinenschlittens? Mögliche Werkzeuggruppen nach Bearbeitungsaufgabe:

  • Bauteiltyp und Werkstoff
  • Roh- und Fertigteilzeichnung
  • Bezugs- und Montageflächen
  • Pass- und Positionierbohrungen
  • tiefe Bohrungen und Kanäle
  • Gewinde, Senkungen und Kanten
  • Aufmaß und Toleranzen
  • Maschine, Kühlung und Spannung
  • aktuelles Problem
  • Stückzahl und Kontaktdaten

Konkrete Standzeit, Taktzeit und Bauteilqualität werden nicht ohne dokumentierte Versuchsbedingungen zugesichert.

Werkzeuglösung für Ihren Maschinenschlitten prüfen lassen

HC prüft Flächen, Bohrungen, Kanäle, Bezüge, Zugänglichkeit und Qualitätsanforderungen.

Zeichnung und Anwendung senden
