Profilfräser und Formfräser
Kundenspezifische Profil-, Form- und Kombinationsfräser für definierte Konturen, Radien, Nuten, Absätze und mehrstufige Bearbeitungen. HC entwickelt die Werkzeuggeometrie nach Werkstückzeichnung, Maschine und Serienprozess.
Welcher Fräser passt zur Kontur?

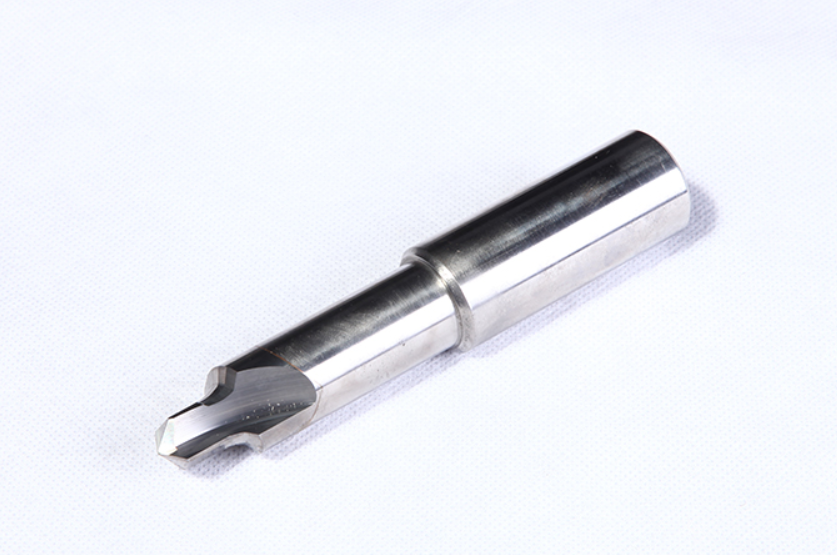

Profilfräser
Überträgt eine definierte Schneidenkontur auf das Werkstück. Geeignet für wiederkehrende Radien, Fasen, konkave oder konvexe Profile und funktionale Übergänge.

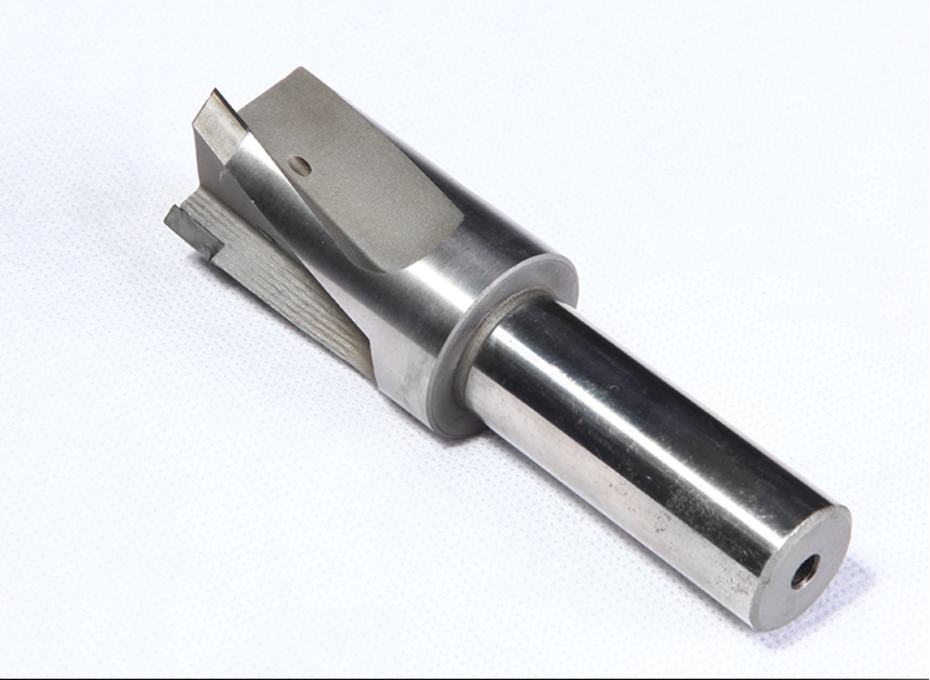

Formfräser
Wird exakt nach der gewünschten Werkstückform ausgelegt. Er kann komplexe Konturen in einem Hub oder einer festgelegten Fräsbahn herstellen.
Kombinationsfräser
Verbindet mehrere Durchmesser, Stufen, Nuten oder Planflächen, wenn dadurch Werkzeugwechsel, Lagefehler und Nebenzeiten reduziert werden können.
Kombinierte Formbearbeitung in einem Werkzeug

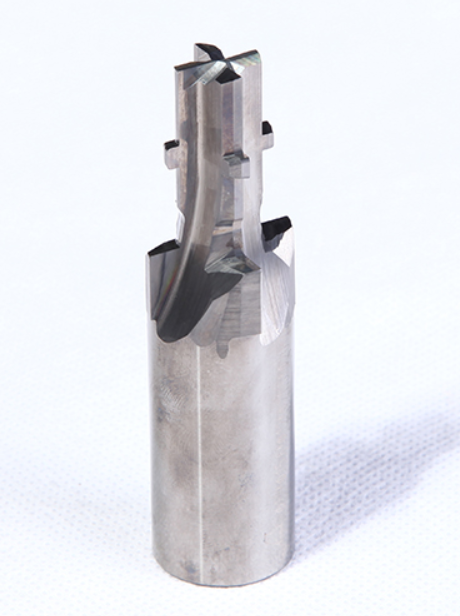

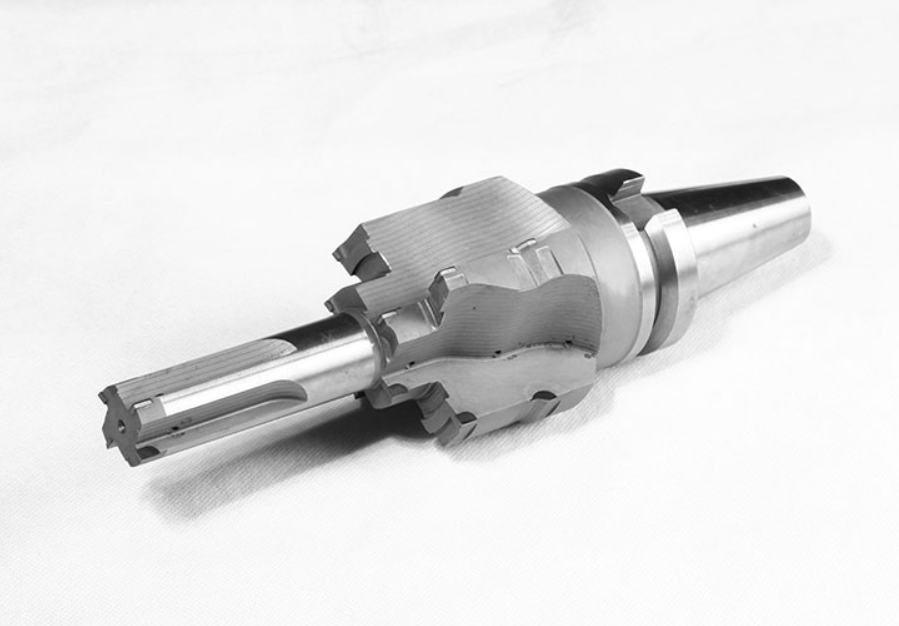

Das abgebildete Werkzeug kombiniert mehrere Schneidendurchmesser und Konturen. Solche Sonderfräser sind sinnvoll, wenn die Merkmale zueinander lagegenau hergestellt werden müssen oder mehrere Standardwerkzeuge den Prozess unnötig verlängern.
- Stufen, Absätze, Radien und Fasen kombinieren
- Innen- und Außenkonturen in definierter Lage bearbeiten
- Werkzeugwechsel und erneutes Antasten reduzieren
- Prozess für Serienfertigung eindeutig dokumentieren
Die Kombination muss hinsichtlich Schnittkraft, Spanraum, Kühlung, Nachschärfbarkeit und ungleichmäßigem Verschleiß geprüft werden.

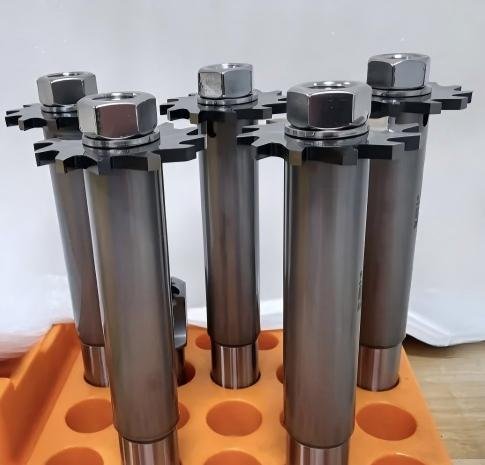

Bauformen für unterschiedliche Formfräsaufgaben
Auswahl nach Kontur, Werkstoff und Fräsprozess
| Anwendung | Typisches Risiko | Auslegungsfokus | Benötigte Daten |
|---|---|---|---|
| Außenprofil fräsen | Formabweichung, Rattern, Grat | Schneidenkontur, Drall, Spanwinkel, Rundlauf | Profilzeichnung, Werkstoff, Toleranz, Oberfläche |
| Innenkontur / Nut | Kollision und begrenzter Spanraum | Halsdurchmesser, Freistellung, Schneidenlänge, Kühlung | Kontur, Tiefe, Einfahrweg, Störkontur |
| Mehrstufige Bearbeitung | Kraftspitzen und unterschiedlicher Verschleiß | Schneidenstaffelung, Aufmaßverteilung, Spanräume | Vorarbeit, Gesamtprofil, Takt- und Standzeitziel |
| Unterbrochener Eingriff | Schneidenausbruch und Vibration | Schneidstoff, Kantenpräparation, Zähnezahl, Aufnahme | Eingriff, Maschine, Spannung, Schnittdaten |
Vom Werkstückprofil zum Sonderfräser
Geometrie prüfen
2D-Zeichnung und 3D-Daten auf Kontur, Toleranzen, Radien, Hinterschnitte und Bezugskanten prüfen.
Fräsprozess definieren
Maschine, Aufnahme, Werkstoff, Vorbearbeitung, Aufmaß, Eingriff und Kühlung festlegen.
Werkzeug auslegen
Grundkörper, Schneidstoff, Zähnezahl, Drall, Spanraum und mögliche Wiederaufbereitung bestimmen.
Erstmuster freigeben
Profil, Oberfläche, Spanform, Verschleiß und Taktzeit messen und den freigegebenen Korrekturstand dokumentieren.
Typische Probleme beim Form- und Profilfräsen
Profilabweichung
Werkzeugrundlauf, Schneidenkontur, Durchbiegung, Bahnkorrektur und Werkstückspannung prüfen. Messbezug und Werkzeugdaten müssen übereinstimmen.
Rattern oder unruhige Oberfläche
Auskragung, Aufnahme, Zähnezahl, Eingriffsverhältnis und Schnittdaten gemeinsam bewerten. Eine geänderte Schneidenteilung kann sinnvoll sein.
Spanstau und Gratbildung
Spanraum, Drallrichtung, Kühlmittelzufuhr, Fräsrichtung und Schneidenschärfe auf Werkstoff und Kontur abstimmen.
Daten für Angebot und Konstruktion
- 2D-Zeichnung mit Toleranzen
- STEP-/STP-Modell
- Werkstoff und Härte
- Zu fräsende Kontur
- Vorbearbeitung und Aufmaß
- Maschine und Werkzeugaufnahme
- Drehzahl- und Leistungsgrenzen
- Kühlung / MMS
- Losgröße und Taktziel
- Nachschärf- oder Wechselkonzept
HC OEM/ODM-Sonderfräser
HC prüft VHM-, bestückte oder modulare Ausführungen sowie die Möglichkeit, mehrere Arbeitsschritte in einem Werkzeug zu kombinieren. Die freigegebene Zeichnung schafft eine eindeutige Grundlage für Nachbestellungen.
Schnittwerte, erreichbare Toleranzen und Standmengen werden für die konkrete Ausführung und den realen Prozess bestätigt.
Werkstückzeichnung sendenHäufige Fragen zu Profil- und Formfräsern
Was ist der Unterschied zwischen Profilfräser und Formfräser?
Kann ein Formfräser mehrere Bearbeitungsschritte kombinieren?
Welche Daten werden für einen Sonderfräser benötigt?
Sind VHM- und bestückte Ausführungen möglich?
Kann ein vorhandener Profilfräser nachgebaut oder optimiert werden?
Profilfräser oder Formfräser anfragen
Senden Sie Konturzeichnung, Werkstoff, Maschine, Aufnahme, Aufmaß und Stückzahl. HC prüft daraus Werkzeugaufbau, Schneidengeometrie und mögliche Prozesskombination.
Sonderfräser technisch anfragen
