Anbohren und Positionieren

Inhaltlich verantwortlich: Kevin Zeng, Leiter Operations · Fachliche Prüfung: Jiack Liu, Leiter Technik · Stand: 26. Oktober 2026

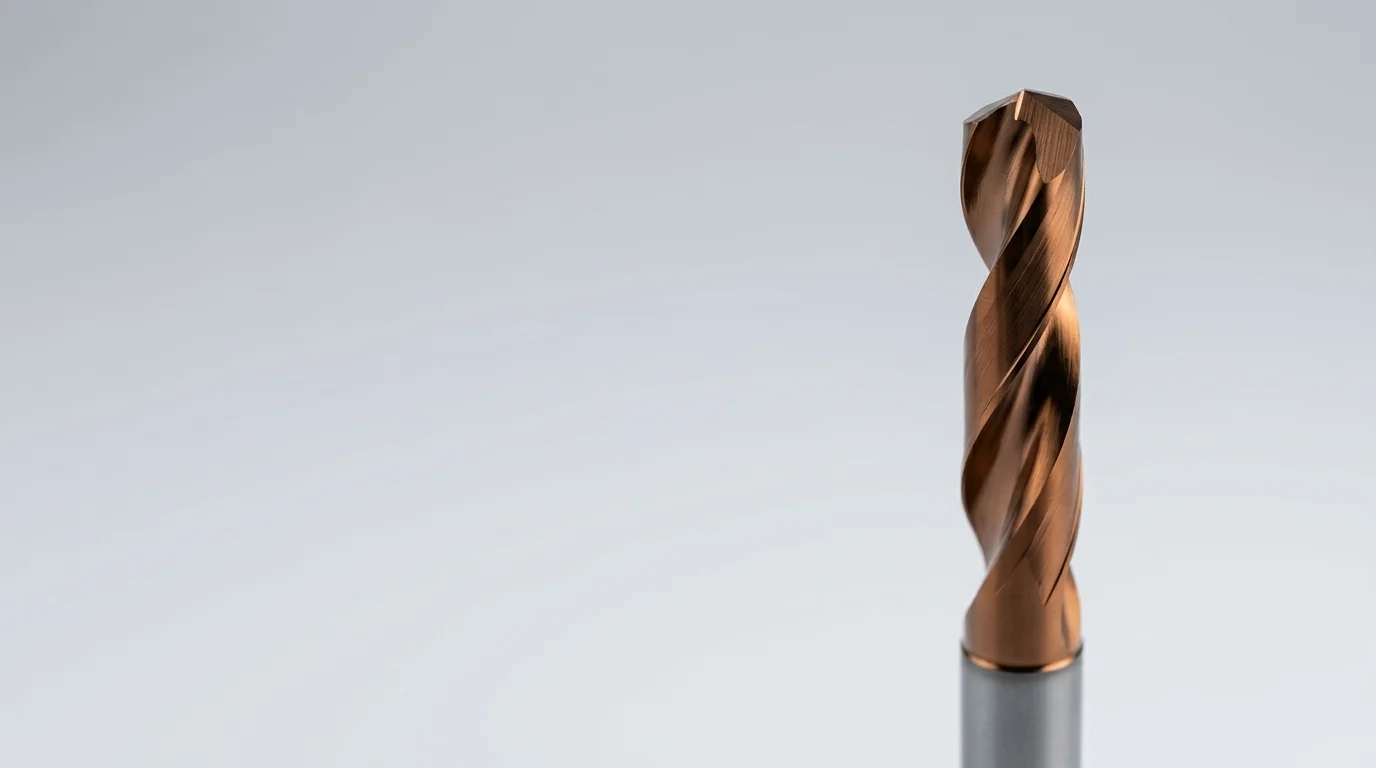

NC-Anbohrer in zwei Längen zum Anbohren und Positionieren

Werkzeuge zur präzisen Positionierung, Formen mit mehreren Durchmessern, Fase und endgültige Geometrie von Löchern.

An den Antrag angepasste technische Hilfe

Geben Sie uns das Material des Teils, die Eigenschaften des Lochs, die Toleranzen, die Maschinenschnittstelle und das Produktionsziel. Unser Team wird die Anwendung studieren und die nächsten technischen Schritte empfehlen.

Anbohren und Positionieren: Auswahl nach Anwendung statt nur nach Bezeichnung

Suchende vergleichen bei diesem Werkzeug nicht nur Abmessungen. Entscheidend ist, ob sich Bohrergeometrie, Längenverhältnis, Kühlung und Spanabfuhr für eine prozesssichere Bohrung festlegen. Die konkrete Ausführung wird nicht nur nach Produktnamen, sondern nach Werkstückzeichnung, Prozessgrenzen und prüfbarem Bearbeitungsziel festgelegt.

Vor der Auswahl klären

  • Bohrungsdurchmesser, Tiefe und L/D-Verhältnis
  • Werkstoff, Härte und Eintritts-/Austrittssituation
  • Innen- oder Außenkühlung und verfügbare Kühlmittelzufuhr
  • Toleranz, Grat, Positions- und Oberflächenanforderung

Keine pauschalen Leistungswerte

Schnittwerte, erreichbare Toleranzen und Standzeiten hängen von konkreter Werkzeugreferenz, Werkstoffzustand, Maschine, Spannung und Kühlung ab. HC bestätigt Werte erst nach Prüfung dieser Angaben.

Beschaffungsziel: eine eindeutig beschreibbare Ausführung, die sich testen, nachbestellen und bei Bedarf als Sonderwerkzeug anpassen lässt.

Typische Fehlerbilder und nächste Prüfung

Spanstau, Aufbauschneide oder Kaltverfestigung

Späne vor dem nächsten Lauf fotografieren und die betroffene Bohrtiefe notieren. Danach Kühlmittelzufuhr, Vorschub und Schneidstoffbeschichtung prüfen; bei Aufbauschneiden zusätzlich die Schnittgeschwindigkeit senken und die Spanform erneut bewerten. Beim Anbohren und Positionieren zuerst Zentrierung, Zustellung und Steifigkeit der Aufnahme kontrollieren.

Verlaufen durch Rundlauf, instabile Spannung oder falschen Anschnitt

Rundlauf von Spindel, Aufnahme und Bohrer messen und die Auflage des Werkstücks kontrollieren. Erst danach Anschnittwinkel und Zustellung ändern; ein Verlaufen bei kurzer Auskragung deutet eher auf Zentrierung oder Spannung als auf den Bohrer hin. Beim Anbohren und Positionieren zuerst Zentrierung, Zustellung und Steifigkeit der Aufnahme kontrollieren.

Schneidenbruch durch ungeeignete Prozessfolge oder zu große Auskragung

Bruchstelle und Bruchbild dokumentieren und die Auskragung gegen die freigegebene Arbeitslänge prüfen. Prozessfolge, Vorbohrung und Kühlung erst ändern, wenn die Ursache eindeutig eingegrenzt ist; sonst wiederholt sich der Bruch mit dem nächsten Werkzeug. Beim Anbohren und Positionieren zuerst Zentrierung, Zustellung und Steifigkeit der Aufnahme kontrollieren.

Daten für Positionieraufgabe und Angebot

PrüffeldAngaben für HCZweck
PositionieraufgabeStartpunkt, Achsrichtung, Zustellweg und geforderte LagegenauigkeitDefiniert, welche Funktion der Bohrer beim Anbohren übernehmen soll.
LochgeometrieDurchmesser, Tiefe, Radien, Fasen und zulässige AbweichungVerhindert eine Auswahl, die nur nominal, aber nicht prozessgerecht passt.
Maschine und AufnahmeMaschine, Aufnahme, Kühlung, Ausraglänge und vorhandene SchnittwerteMacht Stabilität und erreichbare Positionierqualität beurteilbar.
PrüfzielLosgröße, Fehlerbild, Taktzeit und PrüfplanLegt fest, wie die Lösung im Prozess bewertet wird.

Häufige Fragen zu Anbohren und Positionieren

Welche Angabe entscheidet zuerst?

Zuerst die Bearbeitungsfunktion und die Werkstückzeichnung, danach Werkstoff, Prozessgrenzen und Werkzeugabmessungen. Eine Katalogbezeichnung allein reicht nicht.

Kann HC eine Standard- und eine Sonderausführung vergleichen?

Ja. Dafür werden Zeichnung, Jahresmenge, aktueller Prozess und das zu lösende Problem benötigt. So lässt sich Standardverfügbarkeit gegen Integrations- und Standzeitpotenzial abwägen.

Welche Schnittwerte sollte ich anfragen?

Startwerte immer für die konkrete Werkzeugreferenz, den realen Werkstoff und die vorhandene Kühlung anfordern. Werte ähnlicher Werkzeuge sind keine bestätigte Freigabe.

Anbohren und Positionieren technisch anfragen

Senden Sie Zeichnung, Werkstoff, Maße/Toleranzen, Maschine, Aufnahme, Kühlung, aktuelle Parameter, Losgröße und gewünschtes Ergebnis. Fotos von Fehlerbild, Spänen oder Verschleiß helfen bei der Diagnose.

Daten senden und Angebot anfordern
